故障分析：

1、 气囊ECU故障

2、 BMS故障

3、 线路故障

排查步骤：

1、 用VDS扫描电池管理器报： “ P1AC000 气囊ECU碰撞报警” 。 其它模块无故障， 故障码无法清除。



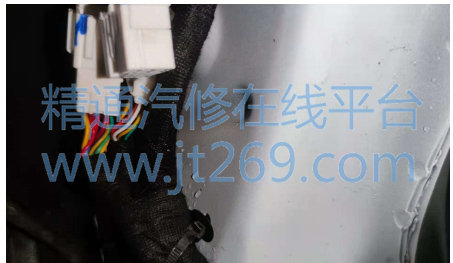

2、 拨掉气囊ECU， 根据电路图测量KG10(A)10号针脚对地有5欧姆， 不正常。 拨掉BCMG46（ B） 和BMS K45（ B） 接插件， 再次测量对地还是有5欧姆， 确认是线束对地短路。断开KJG08准备分段测量时， 发现KJG08接插件有进水， 进一步检查是天窗排水孔堵塞导致。 处理进水接插件后， 测量阻值正常， 试车故障排除。





维修小结：按从易到难的维修原则， 一步步进行检测， 能快速找到故障点。
