故障分析：

1、低压线束故障；

2、低压模块故障；

3、车辆改装加装；

4、高压模块故障。

排查步骤：

1、 车辆拖车到店，组合仪表显示插枪充电，无法正常上 OK 行驶。整车模块更新到最新版本也无法排除故障，故障时插枪充电功率正常。

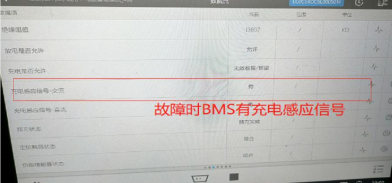

2、 读取整车系统无故障码，观察车载充电器数据流没有充电信号不是充电状态，车载数据流未发现故障点。查阅元 EV535 技术资料发现仪表充电插枪信号是 BMS 提供。分析观察 BMS数据流发现有交流充电连接信号。

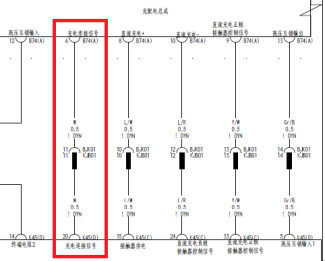

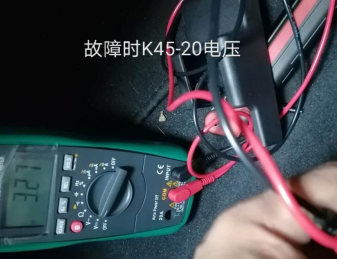

3、 根据资料分析 BMS 充电信号是车载连接。测量 K45(D)-20 脚电压是 3.27V，充电连接信号处于被拉低状态（异常）。 于是从 BMS 处断开 K45-20 针脚，查看数据流，电池管理器数据流充电连接信号显示为无，仪表插抢信号消失，车辆上 OK 电可以行驶。



4、 结合车载、 BMS 数据流及实际测量判定为充配电故障。更换充配电三合一后故障排除

维修小结：维修新能源车型时，需要结合技术资料分析故障现象，准确找到故障点快速排除故障。
