故障分析：

1、空调系统存在冷媒泄露；

2、空调控制器故障；

3、电动压缩机保险、线路故障；

4、电动压缩机故障。



排查步骤：

1、 VDS 扫描整车模块，空调压缩机报 B2AB573:启动失败。

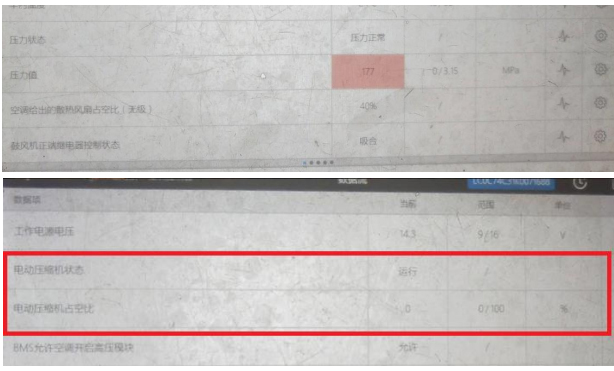

2、 读取空调控制器数据流发现，电动压缩机状态为运行，但实际占空比为 0。说明空调控制器允许电动压缩机运行。数据流中压力状态显示 177（红色），以为是压力不正常导致，对比正常车辆，压力值是一样的。

3、 用冷媒压力表测试高压侧和低压侧压力均为 90PSi 左右，高低压管路压差正常。

4、 读取电动压缩机数据流状态运行，实际状态停止。压缩机目标转速 3540，实际转速 0。负载电压 429V，有高压电到压缩机，说明高压保险正常。

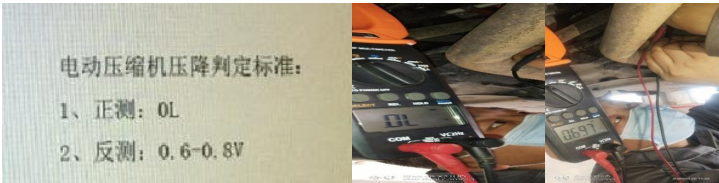

5、 排除空调管路压力与高压供电的问题后，怀疑为电动压缩机内部故障。测量电动压缩机低压供电 13.03V，搭铁与车身阻值 1Ω， CAN-H 电压 2.93V， CAN-L 电压 2.46V，均正常。测量管压降正测 0L，反测 0.697V，对比标准正常。 最终通过排除法还是判定为压缩机故障， 更换电动压缩机后故障排除。

维修小结：根据控制逻辑及工作原理逐步排查，提高一次修复率！
