故障现象:车辆上OK电是HEV模式, 仪表提示EV受限, 低压电池故障, 同时仪表的SOC不显示。
原因分析:
1、 电池管理器故障
2、 CAN网线路故障
3、 网关故障
维修过程:
1、 用 VDS 扫描整个系统, 发现电池管理器, 车载充电器, 漏电传感器, 低压电池模块都
无法扫描到。
2、 通过网络拓扑图发现这些模块共同点就是同在动力网系统。

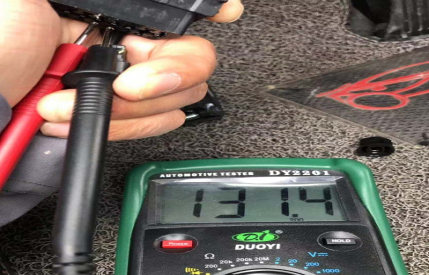

3、 在诊断口找到动力网的 12、 13 号针脚, 测量发现电阻是 130 欧姆异常, 正常应该是60 欧姆。

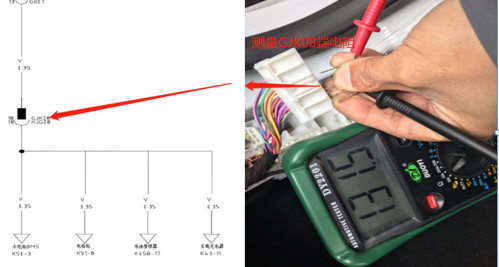

4、动力网的终端电阻在网关和BMS里面, 开始测量网关出来CAN经过转接器到达GJK08-17和 GJK08-18,测量电阻是 130 欧姆证明网关没有问题。

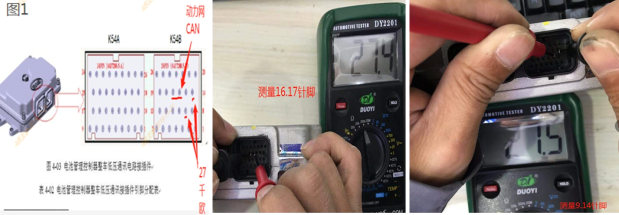

5、 排除网关故障, 开始测量电池管理器, 电池管理器在中央扶手内, 高压配电箱下面。拆除电池管理器测量管理器端的电阻 K45B-9 和 K45B-14, K45B-16 和 K45B-17 之间电阻都是27 千欧, 正常应该 120 欧姆, 判断电池管理器有故障。 没有测量 CAN 线导通, 导致后期走弯路了。

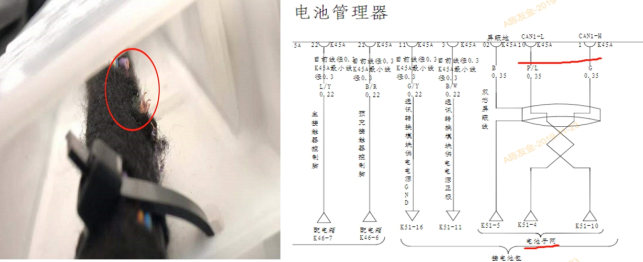

6、 订货新管理器回来测量电阻还是 27 千欧, 故障不在管理器, 此时在测量 CAN 线导通发现 KJG08-18 和电池管理器 K45B-17 不导通, 另外一根导通正常, 开始查找断线, 在右前门槛底下的 CAN 线被老鼠咬断。

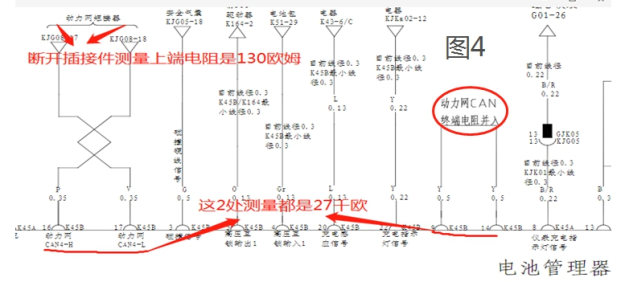

7、 接好 CAN 线车辆故障得到解决。 为什么电池管理器 CAN 电阻是 27 千欧, 是因为这个不是终端电阻。 动力网内还有个子网, 这个子网的电阻才是动力网终端电阻, 在看图 4 电路图时可以看到动力网 CAN 终端电阻并入几个字存在, 这句话是重点。
维修小结:此次维修出现 2 个诊断失误: 没有测量 CAN 线路、 不理解 CAN 电阻并入的含义导致误判。
厂家点评:全新一代唐混动车型终端电阻在电池管理器内, 实际测量存在误差是因为未正确理解其布局结构, 电路图已说明为动力网 CAN 终端电阻并入, 其设计初衷为针对相同配置不同车型CAN 网络灵活配置终端电阻( 可短接/不短接) ; 该车型需短接 9 号、 14 号针脚方可准确测量。
