一辆比亚迪e5租赁版车，该车无法上OK电，并仪表报“请检查车辆网络”故障。
原因分析：
1、网关故障；
2、相关网络模块故障；
3、线路故障。
维修过程：

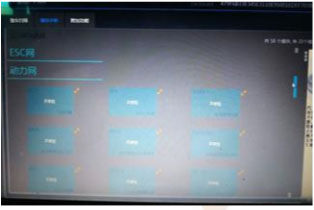

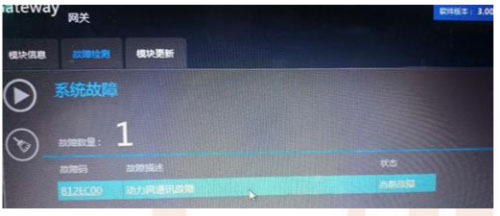

1、用VDS诊断，发现动力网所有模块无法扫到，并且网关报“动力网通讯故障”；
2、对调网关控制器，故障依旧；
3、由

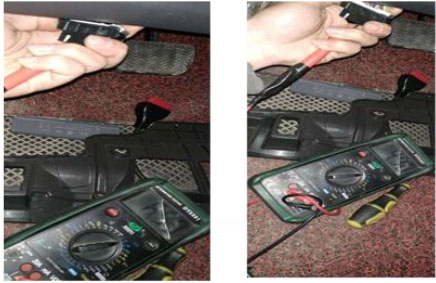

OBD诊断插头测量动力网CAN电压，CAN-H12为6.5V，CAN-L13为4.9V，电压异常。怀疑动力网上哪个模块问题或者CAN线对电源线短路；
4、根据网络拓扑图，依次拔除动力网上的各个模块故障依旧说明故障点不在模块上而是线束短路造成。

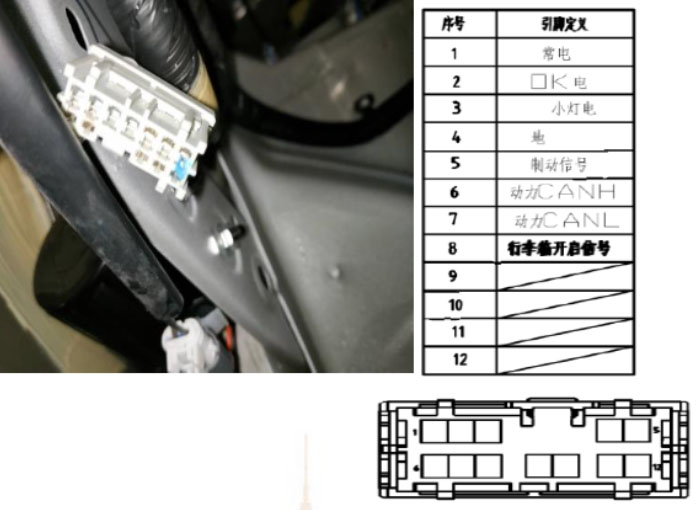

5、根据电路图分析发现出租车有一个预留KG01插头也存在动力网CAN线。

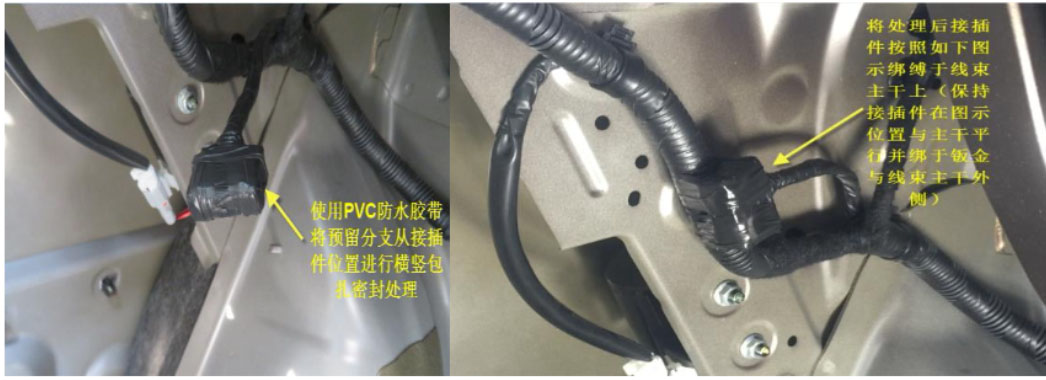

6、检查发现左后内饰板内的KG01预留插头1#（常电）和6#（动力CANH）针脚进水腐蚀造成短路，处理插头后故障排除并按下图固定插头。
维修小结：CAN网络故障本身并不难查，难就难在检查过程复杂，需要详细分析。
