原因分析：

1、ESP模块故障，

2、ECM故障，

3、CAN网络故障，

4、线路故障



排查过程：

1、车辆出现故障时车子没熄火开到店里，使用VDS1000读取发动机系统故障码为P2122：踏板位置传感器2线路低电压故障（当前），P0226踏板位置传感器1线路信号不合理故障（历时），TCU模块故障码：U1706CAN加速踏板信号错误，根据故障码维修初步判断为加速踏板位置传感器传递给ECM的信号错误导致的加速不走，因仓库没有加速踏板试换，先从线路开始检查；

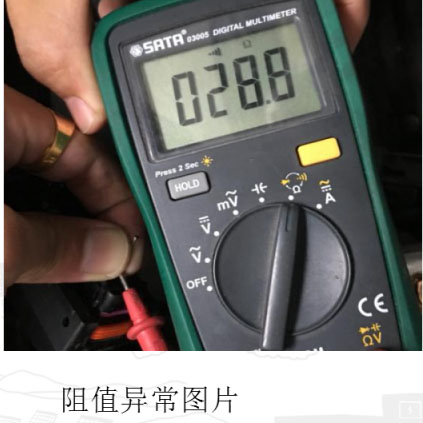

2、查看电路图发现加速踏板与ECM之17有2个接插BJG06/GJB06；AJB01/BJA01，测量加速踏板位置传感器线路到ECM之间线束导通性，测MG44/1号针脚到A01-A27号针脚发现线束的阻值为28.8欧姆过大，（见下图）正常不超1欧姆，测量其它5根线束阻值都小于1欧姆，由此可判断线束有虚接的地方

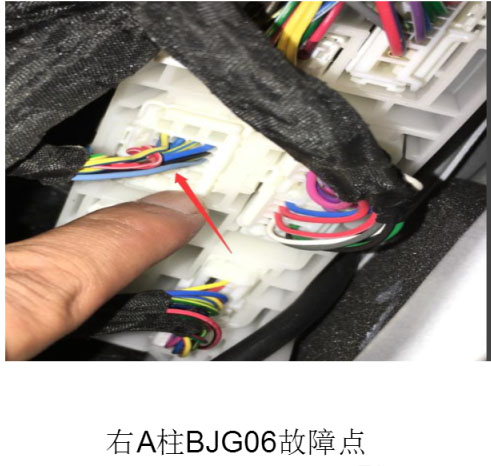

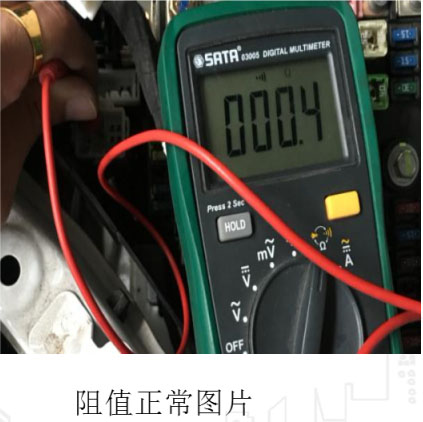

3、分段测量线束，测量A01/A27号到AJB01/16号针脚之间导通及阴值都正常，测量BJA01/16到GJB06/19号针脚时发现触碰到接插件阻值就有变化，多次晃动接插件拔下接插件检查针脚没有退针，无水迹腐蚀现象，再次晃动测量阻值正常，故障排除。







维修小结：维修电路故障时一定要借助电路图，节省时间，少走弯路，快速找到故障点。
