一辆2017款秦,客户反映:该车插枪无法充电,仪表无充电符号,EV可以正常行驶,仪表也无故障提醒。
原因分析:
1、外接充电设备
2、车载充电器
3、动力电池包
4、相关低压线路故障
维修过程:
1、车辆到店,故障如客户所述。用店端3.3KV0壁挂给车充电时,仪表无插枪符号。用VD2000扫描,发现车载充电器扫描不到。

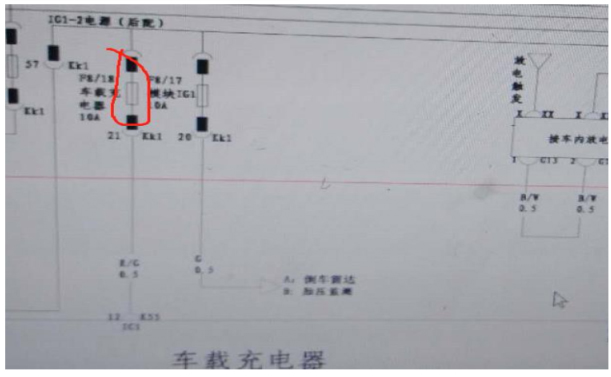

2、检查车载充电器的电源,发现IG1电的F8/18 10A保险熔断,更换新保险,上ON档电直接熔断。
3、该保险下游只用车载模块,拔下车载充电器低压插头,保险不再熔断。
4、车载充电器总成内部短路导致,更换新件后可以正常扫描到,可插枪依旧无法给车辆充电。

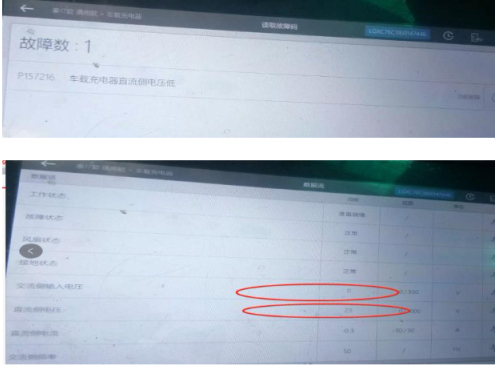

5、插枪充电,仪表充电指示灯点亮,一直显示充电连接中,无充电功率。观察车载
数据流,无直流和交流输入。车载模块内报:P157216:车载充电器直流侧电压低。
6、车辆能正常EV行驶,说明动力电池包、高压配电箱内接触器都良好。17款秦充电和上OK电时,均有IG3继电器提供低压电源,能EV排除低压电源问题。OK档观察不到车载内的直流高压电,说明充电保险熔断或车载高压线路故障。
7、17款秦高压配电箱集成在动力电池包内部。断开低压电池负极,做好绝缘安全防护。测量动力电池端正极母线与动力电池端车载母线正极不导通,判定充电保险熔断。

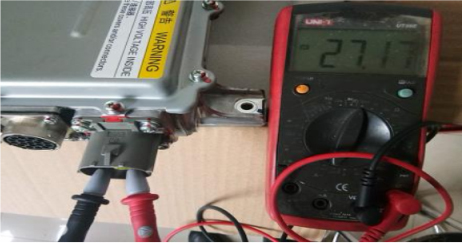

8、测量原车车载充电器的正负极,阻值为27.17Ω异常,正常内阻应大于1MΩ。车载充电器内部短路引起充电保险熔断。将车载充电器、动力电池包一块更换,故障排除。
维修小结:维修
新能源故障,对于保险丝熔断的故障,务必确认对应负载是否有短路现象,不可盲目更换零部件。
