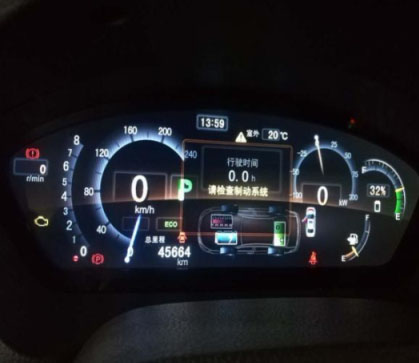

故障分析:

  1、真空泵故障

  2、真空泵继电器故障

  3、线束故障



排查思路:

1、用ED400读取故障码p1207：真空辅助系统控制回路失效

2、查询电路图确认，真空泵的保险为F1/18的40A保险，检查发现保险正常

3、通过ED400读取数据流发现真空泵回路2号失效，上OK档电踩刹车真空泵可以正常工作，排除了真空泵故障；

4、再次查询电路图确认，真空泵的2个继电器的控制端分别为ECM的73号脚和24号脚，测量A01的73号脚和大陆泵固态继电器85号脚导通，然后钡业量A01的24号脚和大陆泵MINI继电器85号脚发现不导通，排查线路发现，AJ02的13号针脚退针，重新处理针脚，清除故障码试车故障排除。



维修小结：通过电路图与故障码、数据流综合分析，可以大大提升问题处理速度。
