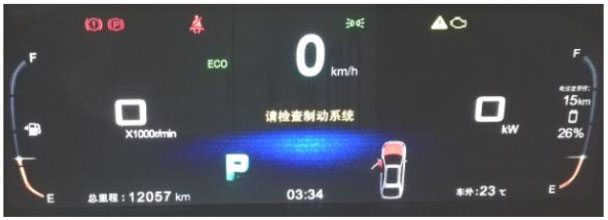

一辆比亚迪唐DM，该车检查行驶中无刹车，仪表显示请检查制动系统，详见下图：
原因分析：
1、制动控制系统故障
2、制动系统线路故障
3、制动控制机械故障
4、制动开关故障
5、轮速传感器故障
6、制动管路故障
7、制动卡钳故障
8、制动片问题
9、制动油液缺少
维修过程：

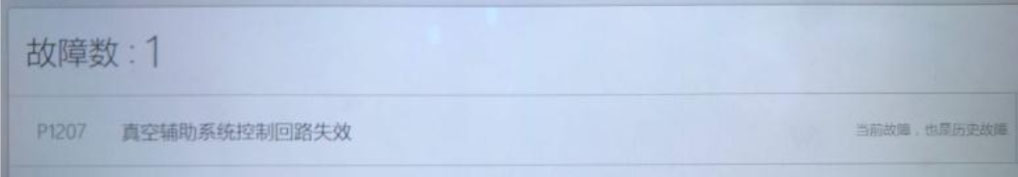

1、使用VDS读取发动机控制器故障信息为：
2、使用VDS读取发动机控制器数据进行分析发现：
1)故障车辆制动助力器压力数值为0知a，且制动真空泵不工作；
2)正常车辆制动助力器压力数值为24～27 kpa;

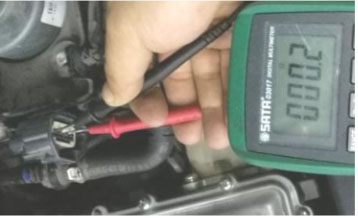

3、进一步检查制动真空泵电机阻值为0.2欧，外接供电未能正常运转工作，分析原因为内部卡滞引起，需更换新件；

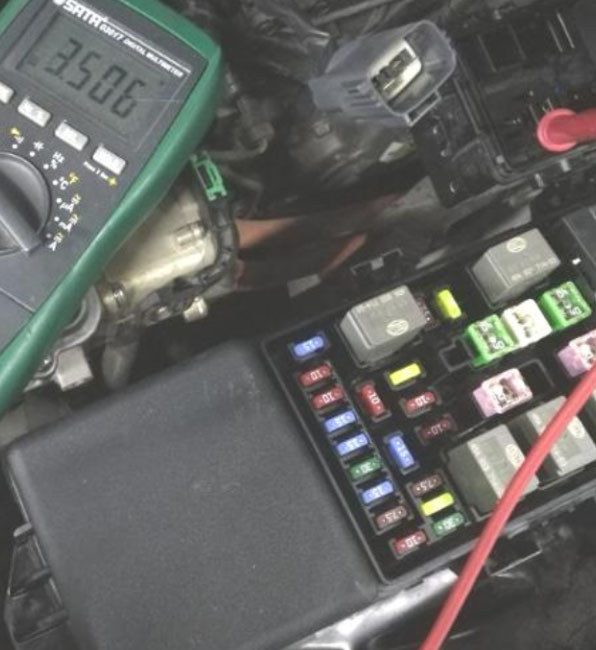

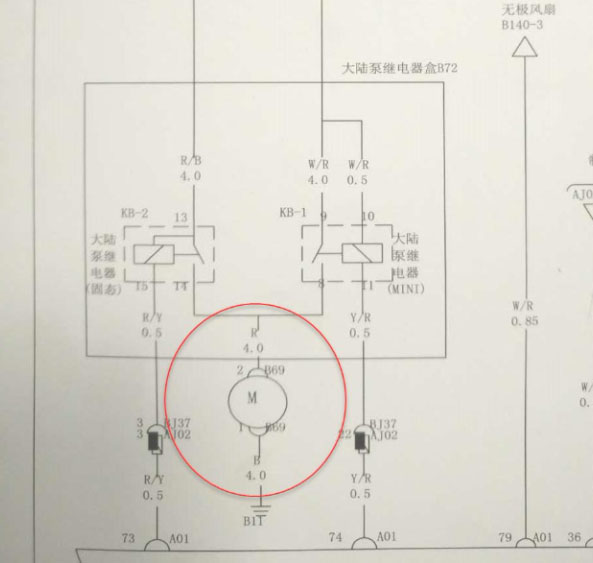

4、检查制动真空泵供电和控制线路，发现制动真空泵电机并没有供电电源：检查发现制动真空泵电机无供电电源输入，其控制继电器及控制线路正常；

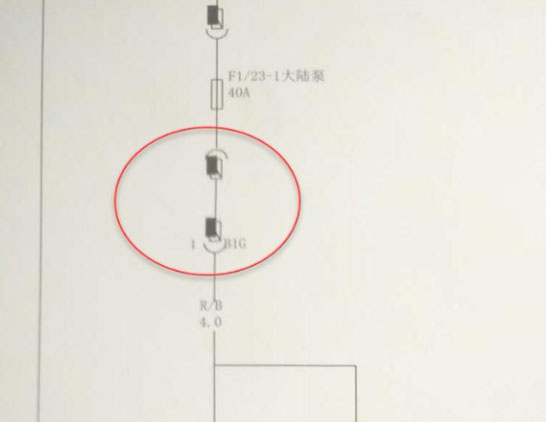

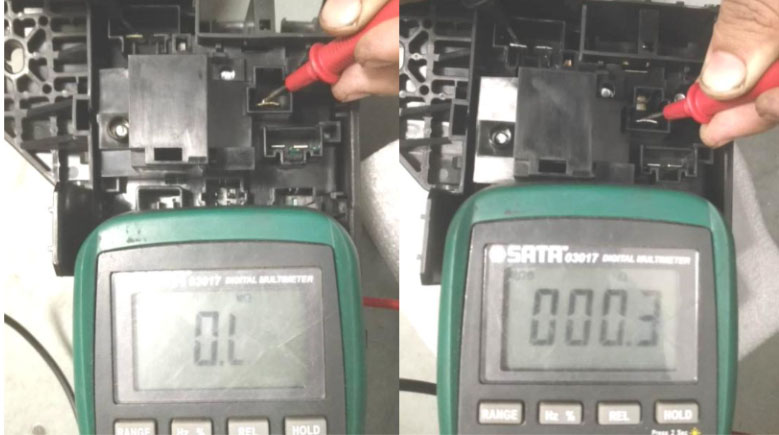

5、进一步检查前舱配电盒发现为配电盒内部连接线开路故障引起，分析原因为制动真空泵卡滞不转，引起前舱配电盒损坏，更换前舱配电盒和真空泵后，其故障排除。
维修小结：结合制动系统控制原理和电路图、故障代码和定义、读取VDS数据分析，分析其故障原因，细心检查测量，排除其故障。
