比亚迪元EV(EA)SOC值不准确导致车辆抛锚检修
来源:本站整理  作者:佚名  2020-07-06 08:59:29

     一辆比亚迪元EA轿车。用户反映:该车行驶时突然抛锚,同时充电时仪表显示存在SOC值不准确、电量不变化、无充电功率等故障现象。

故障分析:
1、霍尔电流传感器故障;
2、BMS内部故障;
3、接插件接触不良;
4、线束故障等。
排查步骤:
1、根据故障表现,考虑为霍尔电流传感器信号问题,导致BMS无法获取信号;

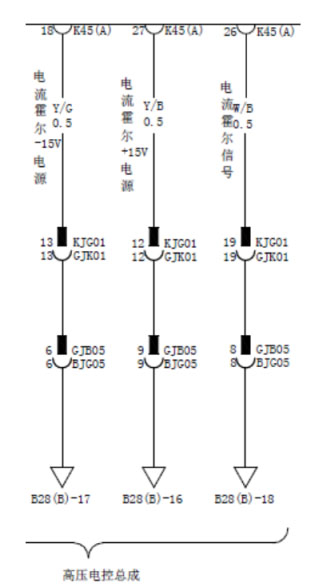

2、在OK档电下,不拔BMS K45A接插件,从母端背后测量霍尔传感器正负电源为±15V,正常;
3、不拔BMS K45A接插件,再从母端背后测量霍尔传感器信号线电压,无法检测到信号线电压;

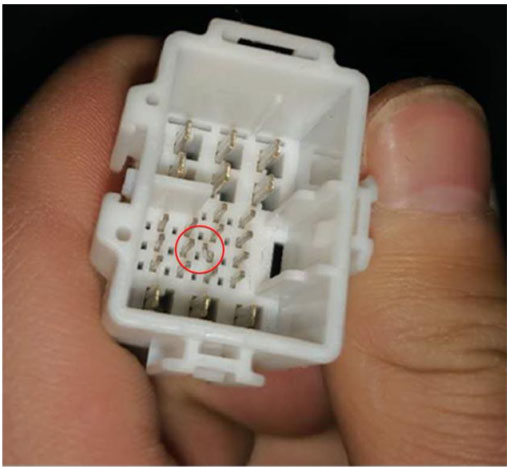

4、检查BMS K45A接插件和高压电控接插件B28间线束接口,发现GJK0115#针脚出现歪斜,且与19#针脚有短路搭接的迹象(如图)。

5、由于针脚己出现歪斜,先更换线束,充电试车。充电时发现故障依旧,推测BMS内部可能己经烧蚀,倒换BMS后故障排除。
维修小结:根据故障现象,优先推测排查重点,实现精准打击。

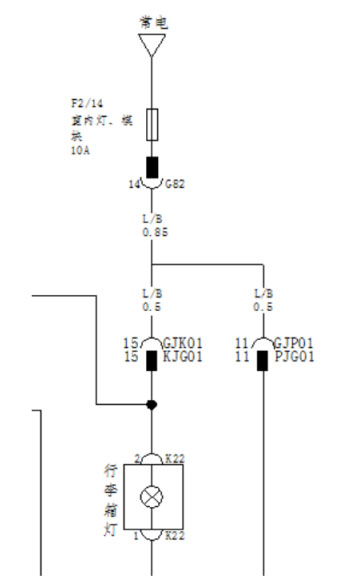

维修点评:GJK01 15#为室内灯常电,19#针脚为电流霍尔信号。针脚搭接出现串电会引起BMS烧蚀。建议排查此种烧蚀问题时先保证线路正常再更换终端电器,以免重复修理。
