故障分析：

    1、电池包漏电；

    2、各高压零部件相关故障导致漏电：

    3、相关高压线路故障等。

排查步骤：

    1、首先去试车，在仪表亮EV受限时读取电池管理器故障码为严重漏电故障。读取电池管理器数据流发现上电瞬间绝缘阻值为6。怀疑某个高压模块漏电导致系统报漏电故障。

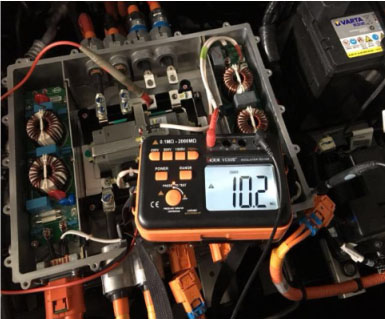

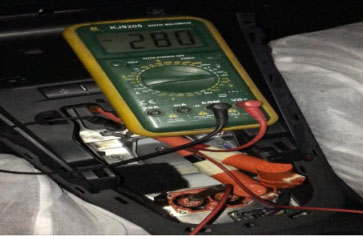

2、由于高压系统报漏电只有挨个高压模块测量对地绝缘阻值，首先测量空调压缩机和PTC,后开盖检测前控制器和充配电总成测量均为正常。由于测量外围高压零部件均未对地短路，怀疑电池包本身漏电，从电池包输出端短接互锁，分别测量上OK电瞬间正级对地电压为 280V,负极对地电压为－124V。确认电池包本身漏电导致报故障，更换电池包后故障排除。







维修小结：新款EV车型在系统报严重漏电时，车辆可以正常上OK电，但是会限制功率输出，在维修时要懂得专用工具的使用和维修资料的运用。
