故障分析：

    1、制动灯信号异常故障；

    2、电液模块内部故障；

    3、电机电源模块故障；

    4、相关线路故障等。

排查步骤：

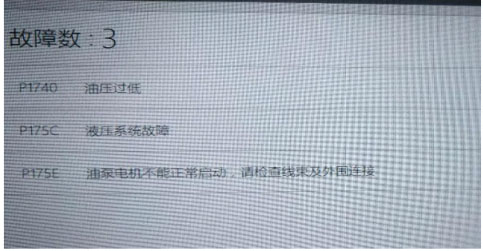

    1、读取TCU系统故障码为："P1740油压过低”、"P175C液压系统故障”、"P175E油泵电机不能启动检查线束及外部连接”；

2、读取系统数据流：启动占空比及启动信号均为正常，但主油路油压及油泵转速均为异常，初步判断为系统液压油压故障导致；

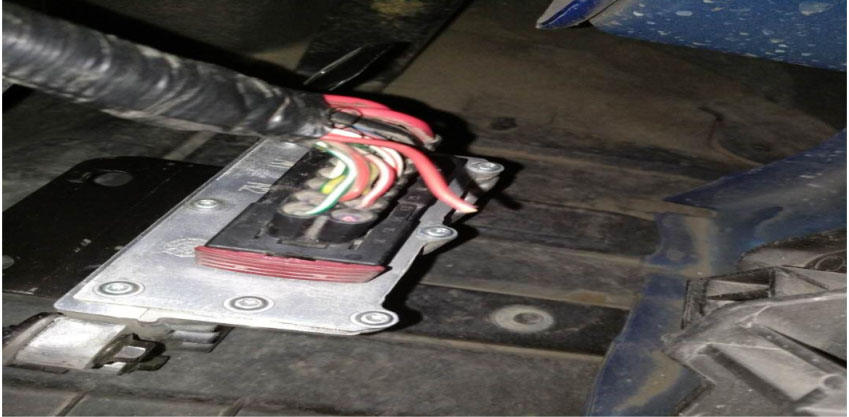

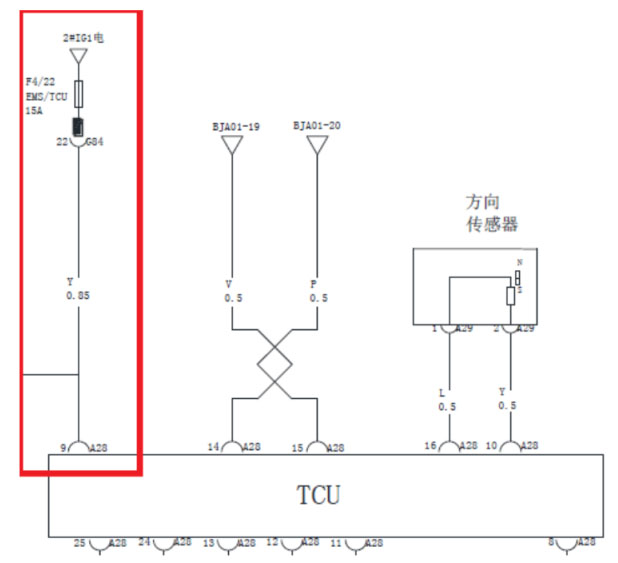

3、测量电机电源模块插接件，油泵阻值正常，测量电压时发现A28-9无电源供给，根据电路图指导该电源为F4/22,测量该保险丝均为正常；

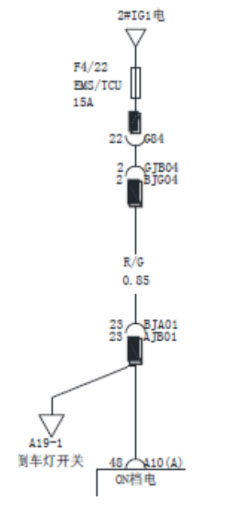

4、由于电路图上无详细信息，继续搜索F4/22保险丝时发现该保险丝同时给发动机线束上的发动机电脑EMS供给电压，根据该电路图显示指导，分别测量BJG04-2和AJB01-23均有电源电压，检查发动机线束时稍微用力就将A28#9线抽出，判断该故障为电线装配问题，更换发动机线束后故障排除。



维修小结：有时电路图显示不齐全时，可通过其他对应系统电路图指导查找参考。
