一辆比亚迪宋MAX新车，车主反映：该车点烟器无法使用，ON档电插上点烟器不能正常工作。
故障分析：
1、点烟器自身故障；
2、点烟器线路故障等。
排查步蕊：
1、将该车点烟器插到别的正常车上，能正常使用，排除点烟器自身故障；
2.测量点烟器接插件G20 1＃针脚对地电阻小于1Ω, 2＃针脚电压为0V，正常为12V电压；

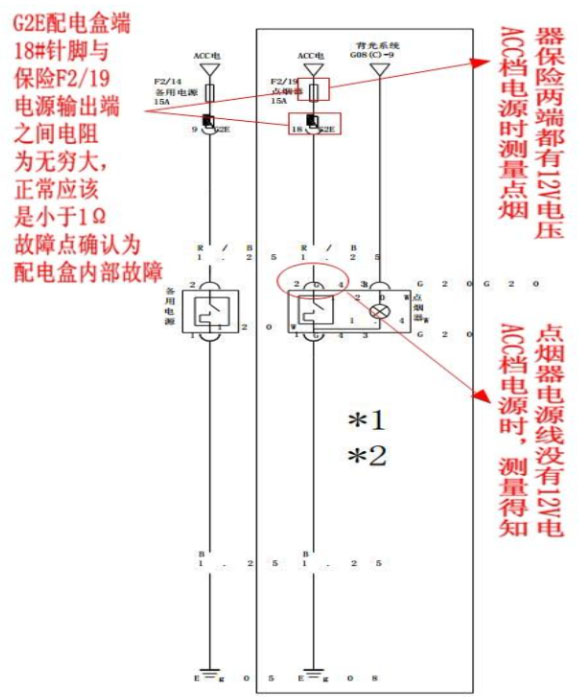

3、依据电路图测量点烟器插头G20上游保险，点烟器保险两端都有12V电压，从保险出来的电源通过G2E接插件输送到点烟器接插件G20上，测量G2E 18＃针脚电压为0V，正常为12V;
4、测量仪表配电盒端E口18#端子到点烟器保险输出端的电阻为无穷大，正常为小于1Ω，确认故障点在仪表配电盒内部电路板，更换仪表板配电盒后故障排除，点烟器能正常工作。
维修小结：点烟器插头可以打开中央通道后边的盖板测量，不用大量的拆卸。
