客户反映:该车上OK电后挂D档EV模式行驶时立马转变成HEV,仪表显示“EV功能受限”。如继续BEV模式行驶,过程中切换EV又能切换成功,并且只要车辆不停止一直都可以EV,停止后再起步又出现此故障。
原因分析:
1、各高压部件;
2、高压连接线束;
3、低压控制线路;
4、高压BMS.
维修过程:

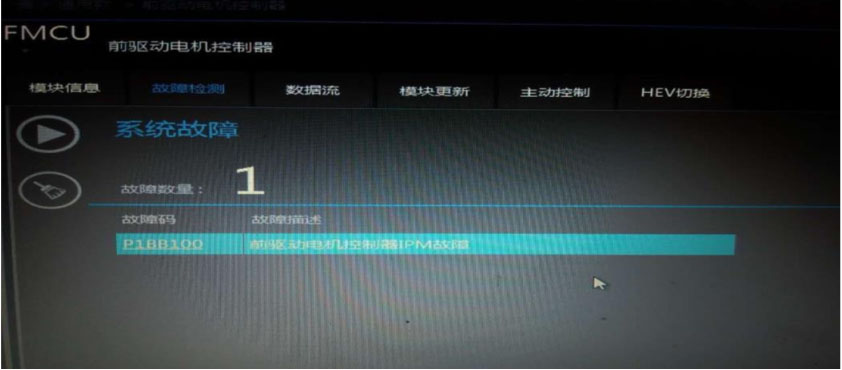

1、试车,上OK电后挂D档EV模式行驶时立马转变成HEV,仪表显示“EV功能受限”,如继续HEV模式行驶过程中切换EV又能切换成功,并且只要车辆不停止一直都可以EV。用VDS1000扫描,未发现有模块需要更新:读BMS故障,无故障码:读DC-DC无故障:读前驱控有P1BB100:前驱动电机控制器IPM故障。根据“报前驱动电机控制器IPM故障”的检修流程:
2、先检查前驱动电机控制器的软件程序版本信息是否为最新,确认故障码能清除,然后再尝试多次上OK档电试车,看故障是否会重现;
检查结果:无更新,故障能清除但是挂D档起步故障重现。

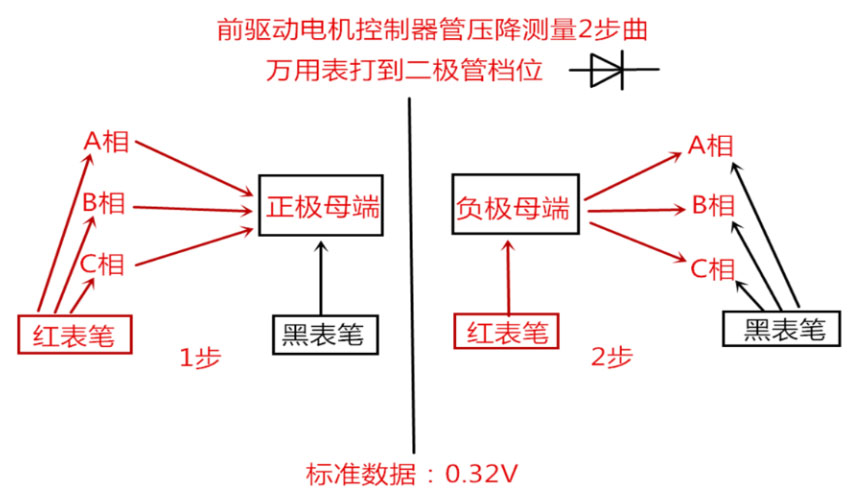

3、检测直流母线到三相的管压降是否正常,若不正常更换前驱动电机控制器与DC总成处理:

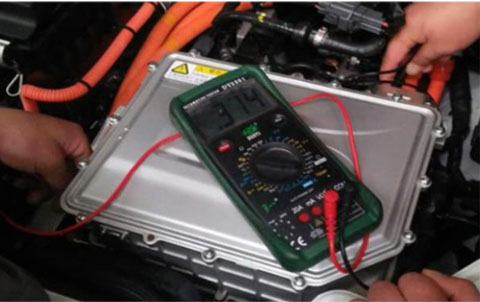

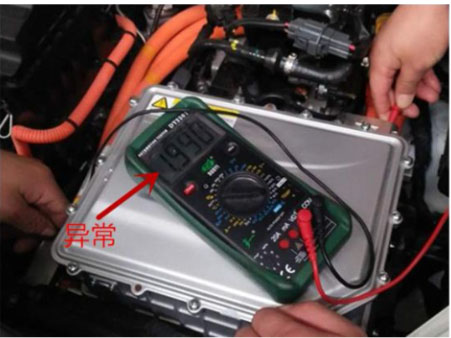

粉查结果:电机三相线桩头到直流母线正极桩头之间的管压降都在0. 374V左右(标准在0. 32V。有点偏大);直流母线负极桩头到电机三相线桩头之间的管压降有两个在0. 374V左右(标准在0. 32V,有点偏大)一个在1. 99V(标准在0. 32V,明显偏大),不正常。
4、由于负极母线端至电机三相端间有一个数据远大于标准值,更换前驱动电机控制器及DC-DC总成,试车故障排除。
维修小结:
1、在检修电器故障时应多利用测量的数据说话,不盲目换件。
2、在检修此类故障时必须参考技术资料,严格按标准执行。
