故障现象：客户到店反映车辆行车记录仪无法使用。
原因分析：
1、系统程序问题
2、行车记录仪问题
3、旋转PAD问题
4、相关线束问题
维修过程
1、车辆到店后检查行车记录仪确实无法使用，刷新行车记录仪与多媒体程序后故障依旧；

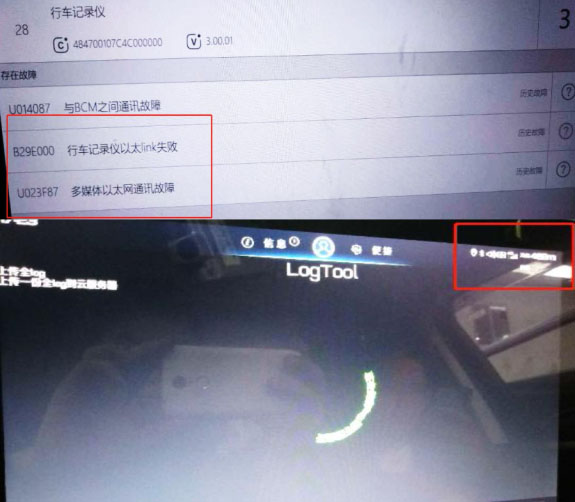

2、用VDS扫描车辆模块，在行车记录仪模块中发现故障码：B29E000:行车记录仪以太link失败，并在多媒体上发现无以太link网标识，故判断以太link网上的某个模块或线束引发的故障；
3、试更换行车记录仪和旋转PAD的故障依旧，结合维修手册多媒体系统框图行车记录仪直接到达USB总成接头，测量行车记录仪插接件到USB总成插接件以太link网线束导通，故判断为USB总成故障，更换USB总成后故障排除。
维修小结：维修此类故障，需要我们熟练的掌握电路图，知晓其工作原理。
维修点评：PAD需要连接USB总成接入以太网，自身是无以太网接口的，USB总成口主要起到一个模式转换的作用，维修过程中应注意对照电路图，关注细节。
