比亚迪S7车辆网络故障检修
来源:本站整理  作者:佚名  2020-04-12 09:12:25

 故障现象:

    一辆15款S7,客户反映车辆方向盘上按键和多媒体按键失灵,仪表显示“请检查车辆网络”、“请检查制动系统”,车辆可行驶。
原因分析:
    1、控制器故障
    2、车辆网络通讯系统故障
    3.线路或其他故障
维修过程
    1、用VDS读取故障码,网关模块报:B12FF舒适网2通信故障。重点检查舒适网2 CAN网络。
    2、根据CAN总线拓扑图排查,用万用表接DLC上3号与11号针脚,测舒适网2的CAN电压CAN-H2.6V, CAN-L2.4V正常,CAN电阻2.2欧姆异常(正常为60欧姆),怀疑舒适网2组成的控制器有故障,随逐个断开PM2. 5、多媒体、功放、空调控制器、全景ECU等所有模块,测量电阻依旧异常。

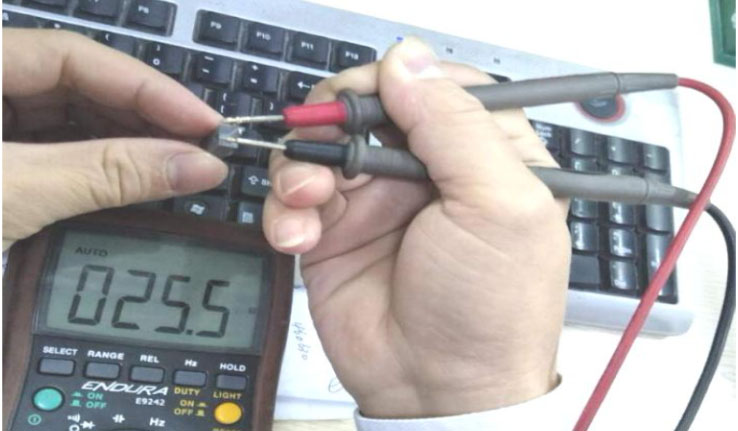

    3、怀疑线路故障。根据电路原理图,舒适网2主节点有G41, G43, K20,随逐个断开主节点短接器,当断开K20短接器时,CAN电阻恢复到131欧姆,进一步排查发现终端电阻内部短路,只有25.5欧姆。该终端电阻安装在地板线束上,更换地板线束后故障排除。

维修小结:对于车辆网络故障排查,需熟悉网络组成部分和电路图,由简到难,逐步排查。
