原因分析：

    1.线路故障

    2、全景影像控制故障

    3、多媒体故障

维修过程：

    1、因在外面维修厂修理过，未完全解决故障，之前处理过线束问题，接好后未解决故障，因控制器进水，倒换控制并未解决故障。

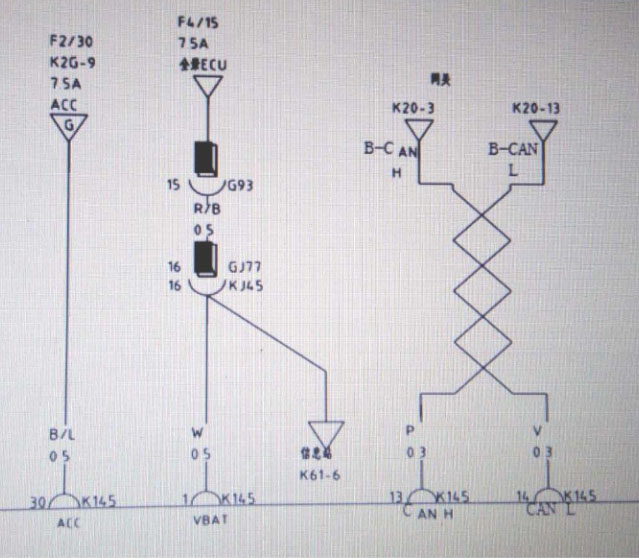

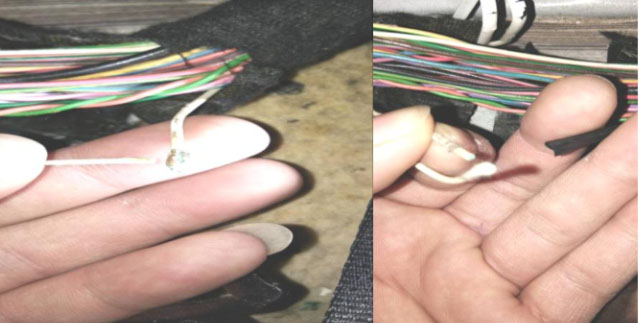

    2.测量线束K145-13与K145-14CAN网络电压均在2. 5V左右，测量K145-30有12V电正常测量K145-1没有电压，找到GJ77-16测量发现有12V电，由于是线路故障沿着K145-1线路往前排查，发现在分叉口位置出现氧化断路情况，处理后故障排除。



维修小结：结合车辆电路图可以快速定位故障部位、再排除相应线路故障方可解决。
