故障分析：车辆进店后组合仪表显示请检查 ESP、 ABS、 HDC 故障，使用 VDS1000 诊断： ESP 报两后轮轮速传感器线路信号故障；左前门车窗控制器报 B224707:乘客侧玻璃升降器开关故障； U20A087：与左前车窗防夹电机通讯故障； U209B87：与天窗电机通讯故障； U209C87：与遮阳帘电机通讯故障。以上故障码，基本是网络通讯类方面问题，初步分析是某个模块或者线束问题导致。

排查步骤：

1、 测量诊断接口舒适网 CAN 线电压及电阻正常；

2、 因为故障码基本都为左前门车窗控制器读取，怀疑左前门玻璃升降器开关故障，与正常车辆上倒换测试，故障依旧；

3、 后与顾客了解，车辆是在下雨后才出现的故障。推测可能车辆存在漏水。拆卸左 A 柱护板检查发现，天窗的左排水管脱落（如图 1），导致雨水直接排入车内，并顺着线束流至地板线束（如图 2）。根据电路图分析可知， ESP 后轮速传感器信号、全景天窗及遮阳帘的位置信号都经过 GJK01 插接件。拔下 GJK01 插接件，发现有大量水迹（如图 3），用风枪吹干，重新装配后，故障排除。







维修小结：排查故障时，应充分了解故障发生的具体情况，有利于快速查明原因。

附：相关电路原理图

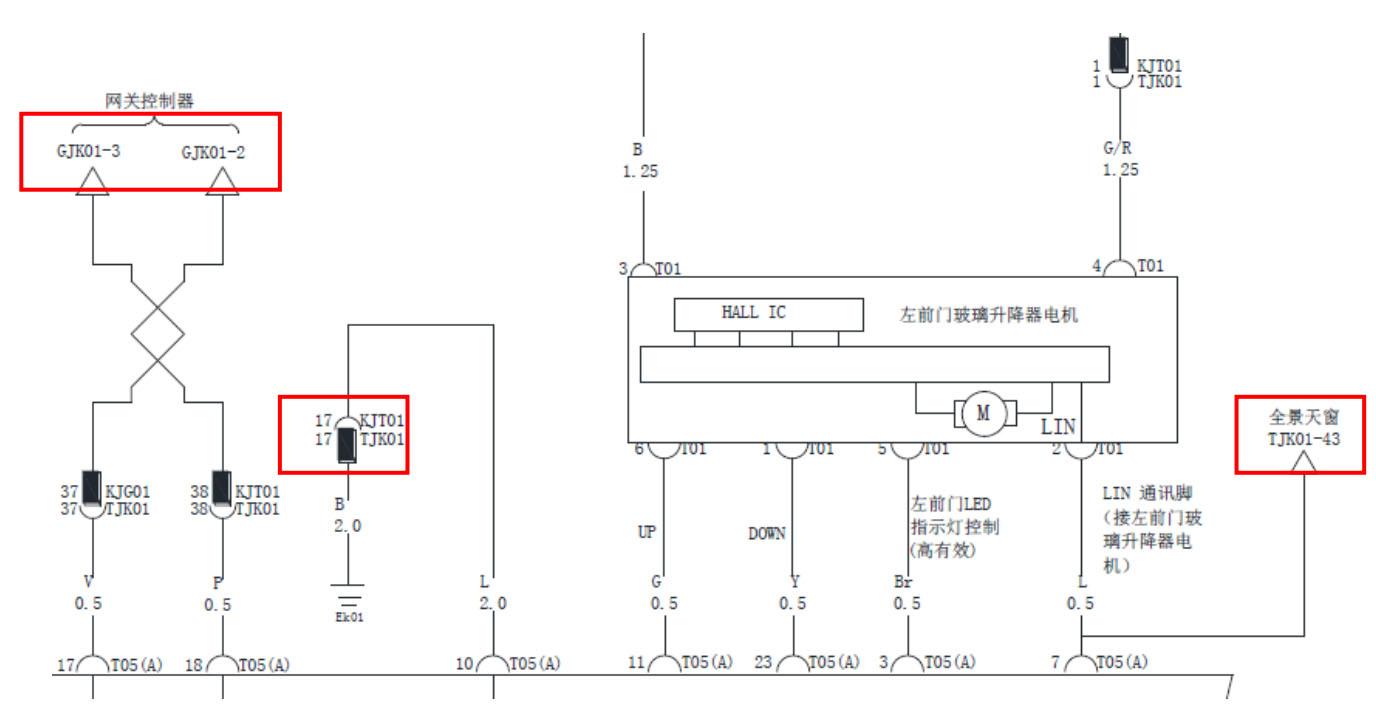

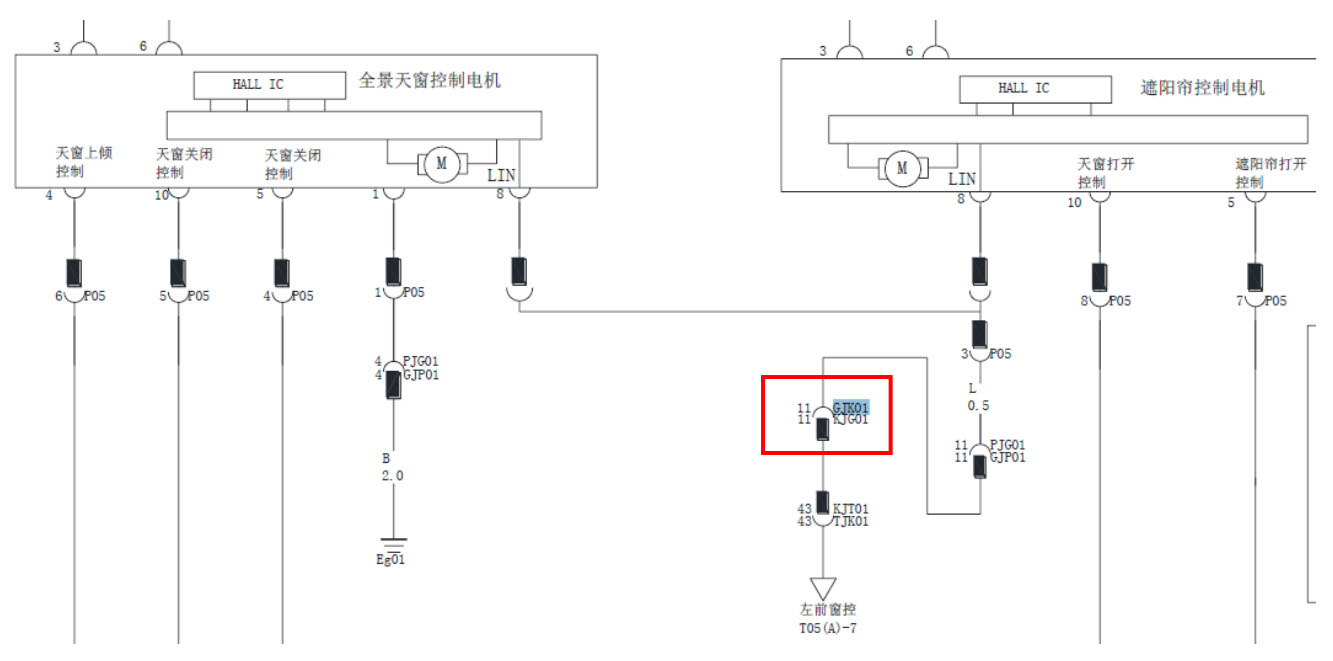

天窗电机及遮阳帘电机通过 LIN 线与左前门车窗控制器通讯

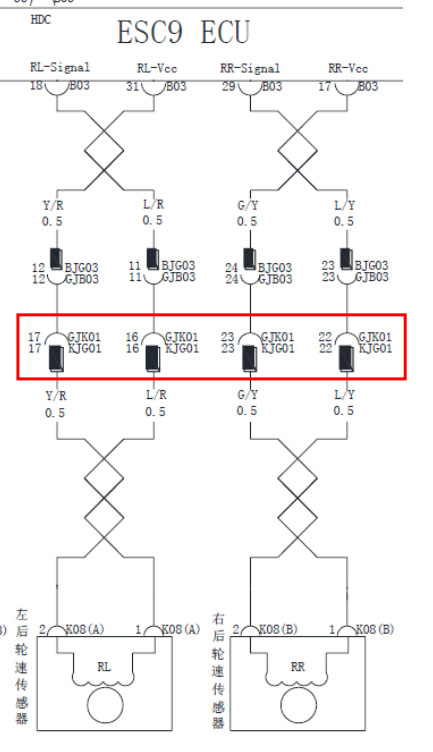

左、右后轮传感器线束都经过 GJK01 插接件
