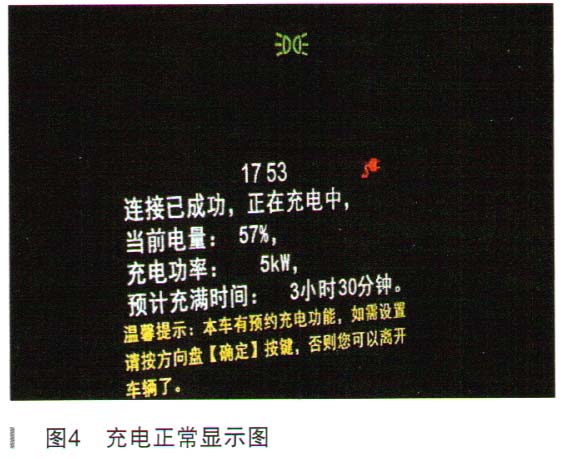

故障排除：处理好导线连接器B53（A）号端子退针问题，插接好线束连接器B53，并用扎带固定好，以防再次松脱。测量充电口CC端子与B28（A）端子13之间的电阻为0.2Ω，正常，连接好所拔线束与插接器，用万用表电压挡测量充电口cc端子与PE端子之间的电压为4.78V（标准值为4.5～5.5V），正常。再次连接交流充电桩对车辆进行充电，仪表有显示正在充电的信息，有充电功率和预计充电时间显示，充电正常（如图4所示），故障得以排除。

    故障总结：本文以比亚迪e5轿车为例，根据实际工作中出现的案例为基础，分析了该车型交流充电系统原理，总结出交流充电仪表无充电提示的故障诊断流程及一般方法。本故障是由线束插接器固定锁扣损坏，因线束插接器没有可靠固定，在汽车行驶过程中振动拉扯导致其中端子退针，引起交流充电系统中的充电确认连接线CC断路，从而无法进行充电。这就要求我们在进行此类故障诊断过程中，需要熟练掌握电动汽车交流充电控制原理和检测步骤才能少走弯路，不被假象蒙蔽，再利用解码仪读取相关故障码与数据流，结合电路诊断方法快速锁定故障点，排除故障。
