比亚迪秦仪表报动力系统故障及风扇常转
来源:本站整理  作者:佚名  2018-09-15 15:56:44

 一辆2014款秦车辆行驶一段时间后无论是 EV 或 HEV 模式,仪表报动力系统故障,散热器风扇常转,用ED400检测故障码为:P1B0300 IGBT 过温告警。
原因分析:
1、电机冷却系统防冻液不足或有空气;
2、电机散热器堵塞;
3、电机电动水泵不工作;
4、驱动电机控制及 DC 总成本身故障;
5、相关线路故障等;
维修过程:
1、检查冷却液正常没有空气,电机散热器也没有发现有堵塞现象;
2、检查电动水泵时发现电动水泵不工作;检查电动水泵插头C17-3针脚搭铁正常,C17-1针脚没有12V电压,故障点基本落实,重点排查冷却水泵继电器的工作状态;

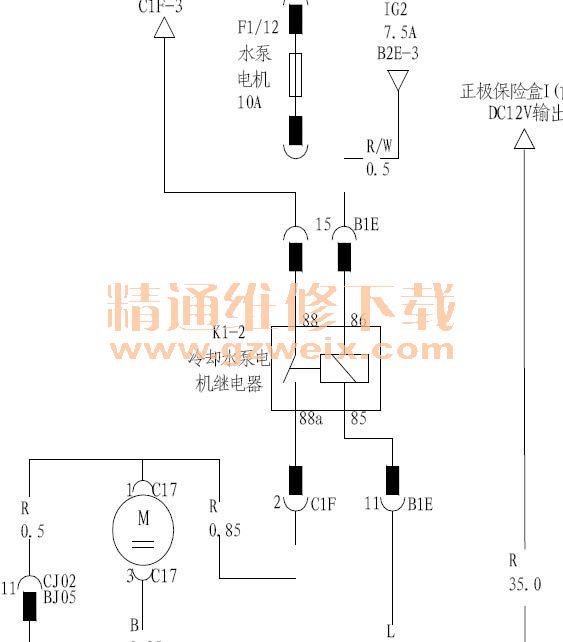

3、继电器电源经过F2/9-7.5A保险,水泵电源经过F1/12-10A保险,检查F2/9-7.5A保险及F1/12-10A保险12V电压正常;上0K档在检查冷却水泵继电器K1-2-85针脚水泵输出信号正常;检查冷却水泵继电器K1-2-86针脚有时有电,有时无电,再仔细检查发现前舱配电盒冷却水泵继电器K1-2-86针脚内部松动导致继电器间歇性不工作;(偶发性故障)
4、更换前舱配电盒故障排除。


维修小结: 线束问题根据电路原理图逐个插接件、保险进行检查。
