排故过程：
1、辆停放一夜之后挂倒挡无倒车影像，仪表档位显示正常，检查验证故障确实存在。
2、挂倒挡倒车灯点亮倒车雷达工作正常导航不切屏，怀疑导航主机问题，更换后故障依旧。
3、查阅维修手册电路，测量倒车摄像头相关线路阻值导通正常，更换摄像头后故障依旧。
4、X7的倒档信号传递路径为挂挡杆传递档位信号到TCU到组合仪表再到导航主机，因此与正常车调换换挡机构，TCU和组合仪表测试故障依旧。

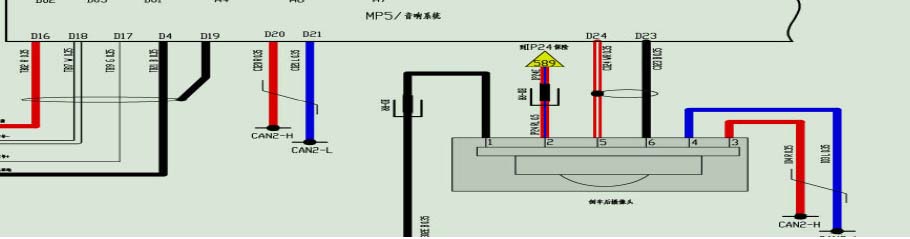

5、到此与倒车影像有关的相关零部件都已经调换完成但是问题依然存在，仔细研究电路图发现后视摄像头和导航主机都有CAN网络通信，车辆倒挡信号也是通CAN网络通讯的，怀疑可能是别的部件有问题导致CAN网络信号错误造成此故障现象。
6、打开点火开关挂倒挡通过拔插相关模块测试发现拔下仪表左侧开关组时导航主机会正常显示倒车影像，插上左侧开关组晃动测试发现故障再现，怀疑为仪表左侧开关组故障。
7、更换新的仪表左侧开关组后，经反复试验故障排除。
维修总结：该车是仪表左侧开关组内部故障造成CAN信号错误，从而导致倒车影像无法显示，更换后故障排除。
