三菱帕杰罗越野汽车前照灯突然暗淡
来源:本站整理  作者:佚名  2014-08-31 11:04:37

        一辆三菱帕杰罗越野汽车。用户反映:该车在夜间行车时,前照灯的灯光突然变得暗淡。
        故障检修:
    (1)故障原因分析
    前照灯灯光突然变得暗淡的原因有:
    1)前照灯控制继电器触点接触不良。
    2)前照灯线路连接出现了接触不良之处。
    3)前照灯电路保护熔断器烧断。
    (2)故障检修方法
    根据故障现象和该车前照灯控制电路的特点分析,前照灯电路中的熔断器烧坏的可能性最大,且检查也较为方便,故首先检查熔断器,结果发现前照灯熔断器已烧断,故障原因已找到。
    (3)故障处理措施
    更换同规格的新熔断器,前照灯亮度恢复正常,故障排除。

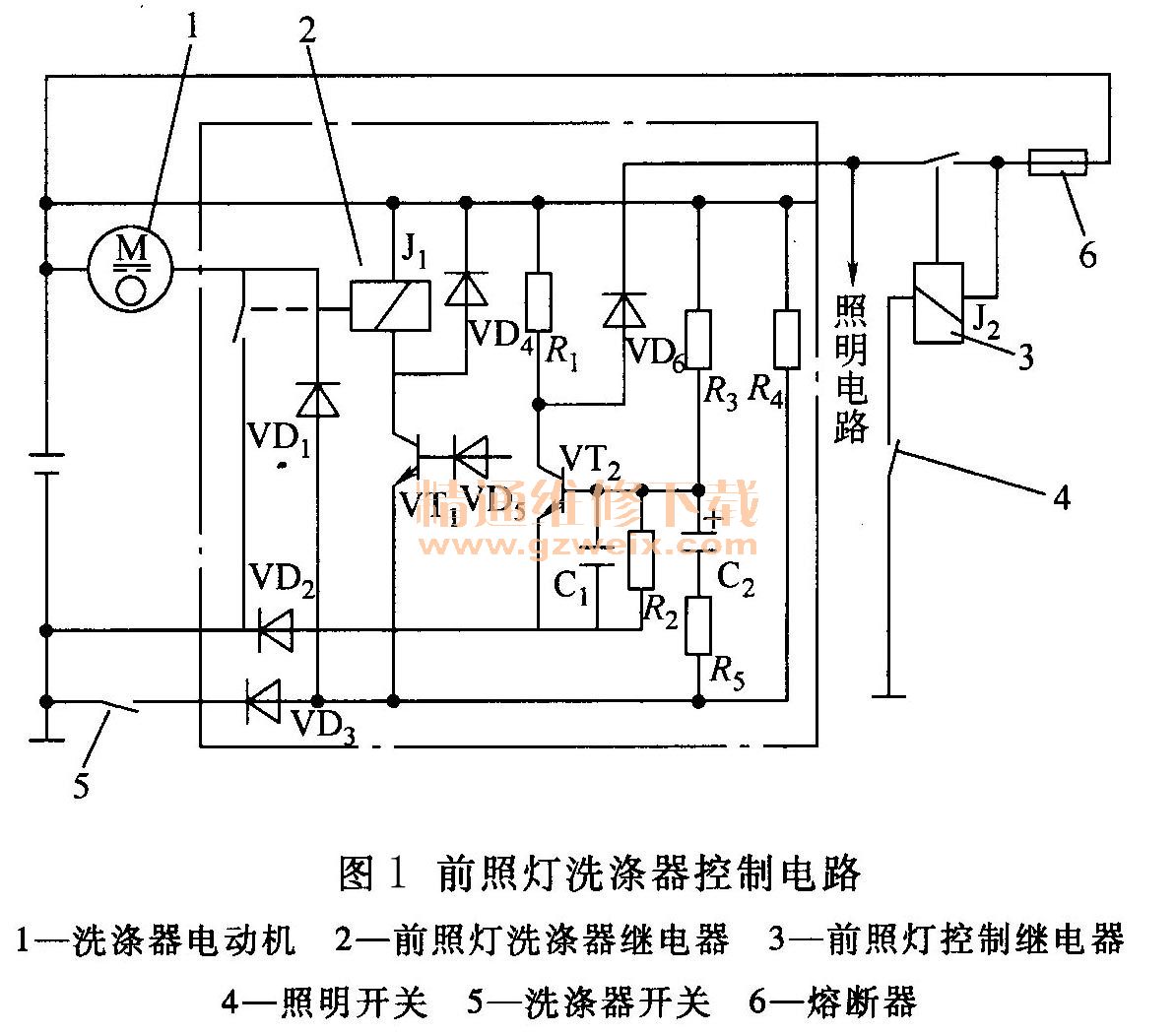

    故障分析:该车具有前照灯自动洗涤功能, 其控制电路如图1所示,该控制电路可控制洗涤器电动机运转1. 5s左右后自动停机,而当前照灯电路出现故障(如电路熔断器烧断)时,通过前照灯洗涤器继电器控制电路(经R1, VD6 ),可以临时给前照灯供电,以避免夜间行车突然完全失去照明而造成交通事故。

    从图1中可知,当熔断器6断路时,车载电源通过前照灯洗涤器继电器电路中的R1、VD6可继续向前照灯供电。此时由于R1串入前照灯电路,流经前照灯灯丝的电流较小,因而前照灯亮度暗淡。
