从以上电路图中可以看出这些电源都是由BCM上45号保险丝提供，检查车外后视镜调节开关盒中控锁开关，都不能正常工作。然后把目标放在供电电源上，把驾驶员侧组合开关插头拔下，用万用表测量DD007-1电压有12V以上，测量DD007-3搭铁也有，为什么电源和搭铁都有开关怎么就没用呢？怀疑是虚电，用试灯跨接在DD007-1和DD007-3上结果试灯无法点亮，将一头接在车身上搭铁，试灯还是无法点亮，说明是电源线出了问题。

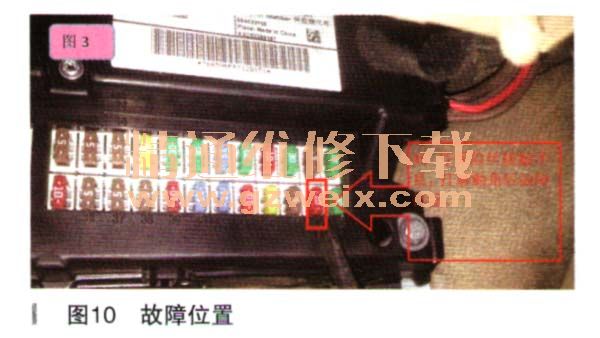

    然后目测BCM45号保险丝没有发现烧断，接着想测量BCM45号保险丝到DD007-1的电阻值，在拔掉45号保险丝后发现危险警告灯开始闪烁，大灯也自动点亮近光灯，车内背景灯也亮了，把保险丝触角打磨处理后插回去所有故障排除。如图10所示。

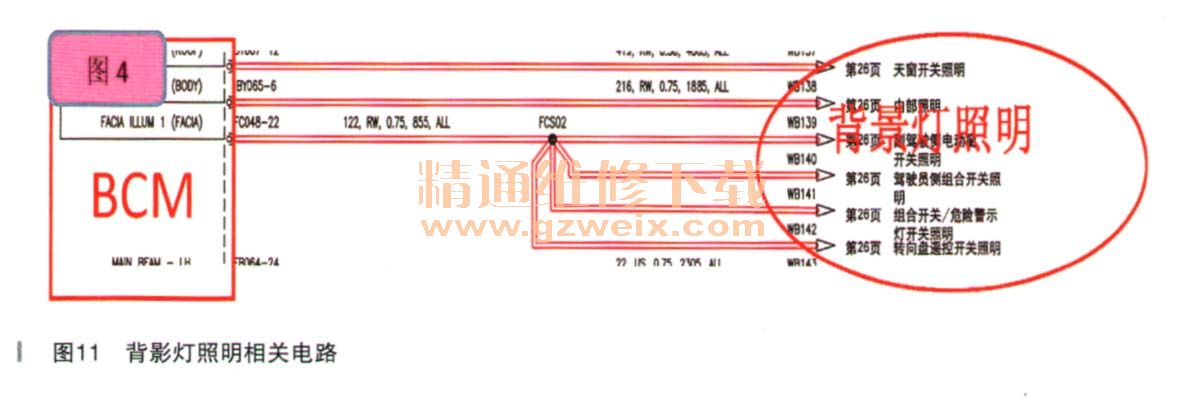

    开始以为驾驶员侧组合开关背景灯也是由BCM上45号保险丝供电的，在查看电路图后才知道背景灯光是有另外的线路提供电源的。如图11所示。

    故障排除：将BCM上45号保险丝触角打磨，插上后接触良好即可。
    故障总结：发生故障的那些开关都是由BCM上45号保险丝统一供电，却出现部分开关间接性工作正常和部分开关直接失效的两种情况，驾驶员侧组合开关背景灯工作正常，根据这种现象开始出现了保险丝没问题的误判，走了一些弯路。故障排除后分析造成这样的原因，保险丝接触不良导致电压电流不够无法让所有开关正常工作，需要较小电流的某个开关却可以正常工作。而开关的工作电源和照明电源是分开的。危险警告灯和大灯开关都是通过LIN线与BCM通信，当BCM检测到无法与其正常通信时将会默认点亮相应的灯光，当45号保险丝断开后，LIN线上的开关没有了电源也无法与BCM通信，从而造成以上故障现象。
    相关资料：2009年上汽荣威R550原厂维修手册
