使用PAD5读取系统故障码，如图6所示。

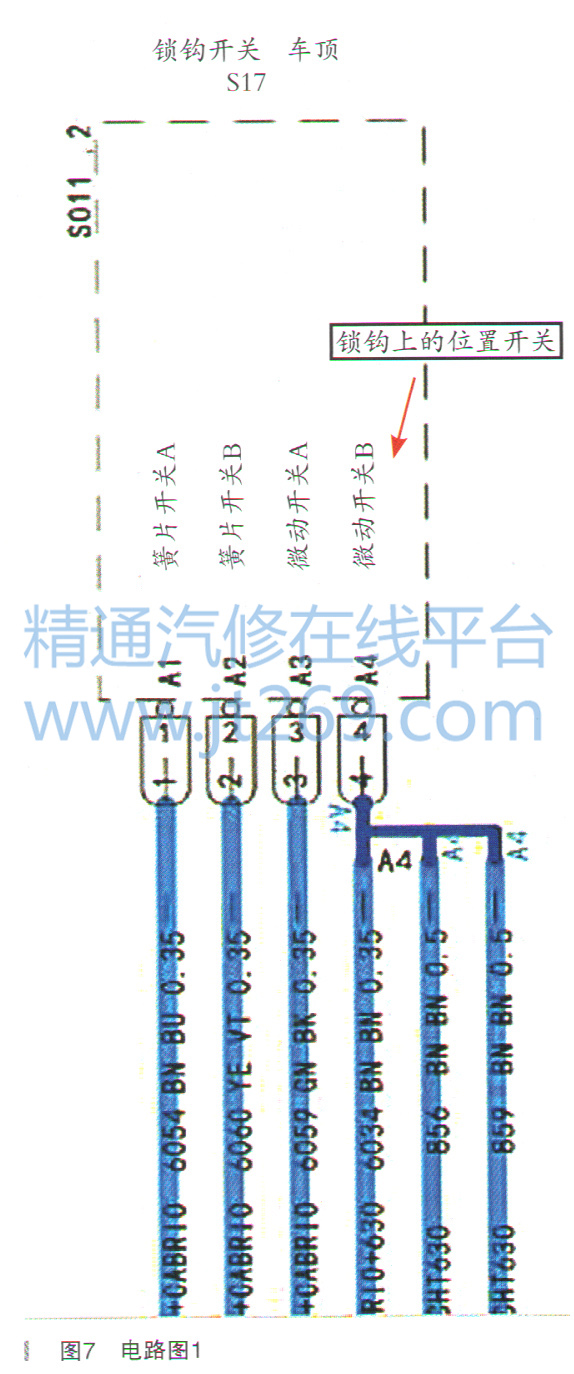

在“后端电子设备”中，报“86020E活动顶篷锁钩位置不可靠”故障码，可是，在我们做故障验证时，锁钩是可以动作的，只是发现锁钩不能伸开，为了搞明白锁钩内部的原理，查阅电路图，如图7所示。

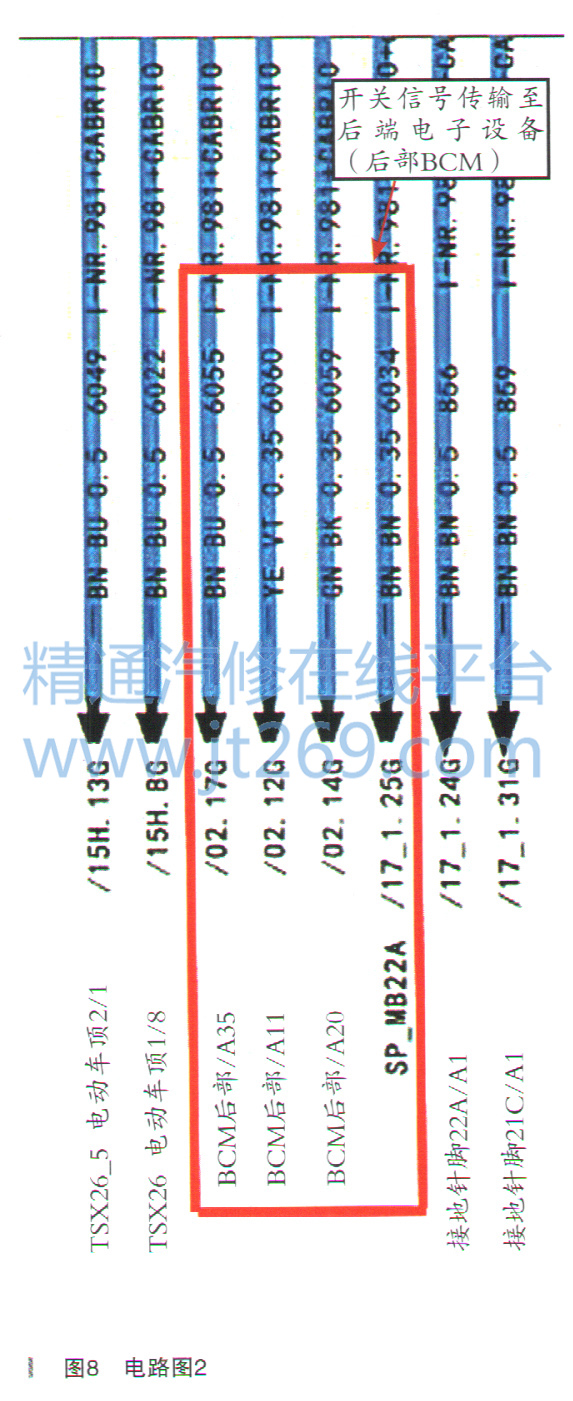

从电路图中可以清楚地看到，锁钩上位置开关有两组，从标注来看，应该是识别两个位置，分别为A位置与B位置，其开关信号传输至哪里，电路图如图8所示。

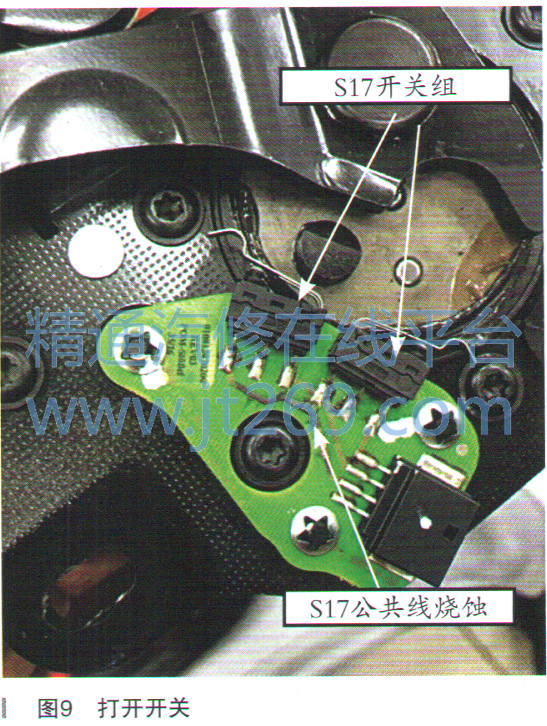

故障码“86020E活动顶篷锁钩位置不可靠”的含义中，虽然没有说哪一组开关有间题，但所反映的故障点就是在开关S17处。为了方便检测，将开关拆下进行测量。当把开关拆下时，发现了问题的所在，如图9所示。

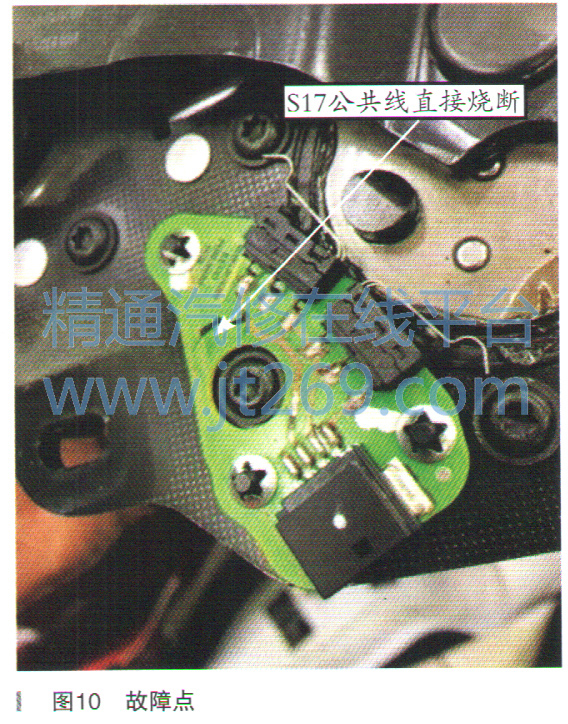

将S17公共线仔细检查，发现公共线直接烧断，如图10所示。
故障点很明确，就是开关损坏，重新订一个新开关，装车测试，功能恢复正常，故障排除。
