（3）按下列步骤，拆卸前保险杠。

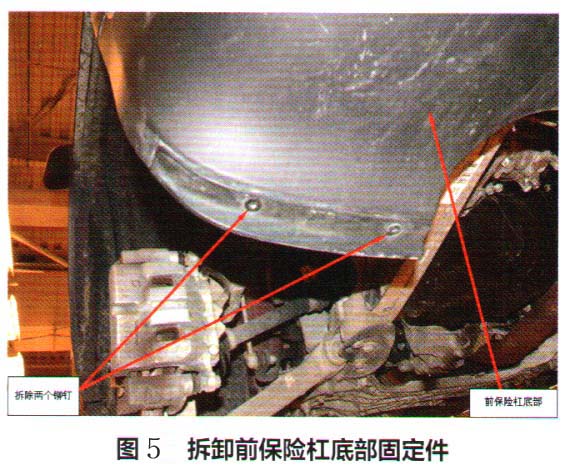

①将车辆在举升机上举起；拆除并存放好右前车轮；拆除并存放好车身底部防溅板；拆除下保险杠左、右两侧的2个外侧铆钉（图5）；将车辆从举升机上部分降下。

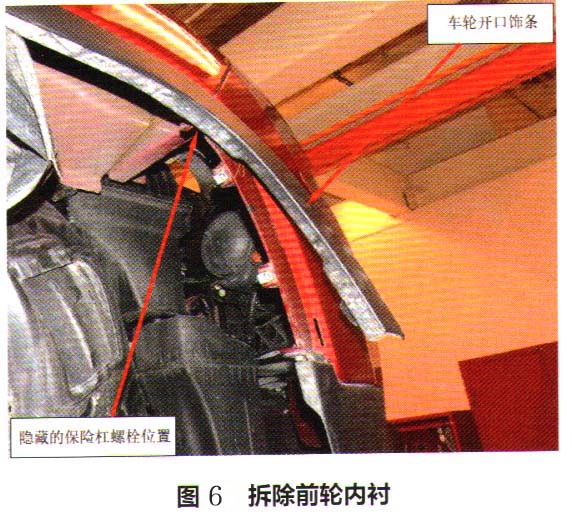

②拆下并存放好左、右两侧车轮开口饰条至保险杠的3个螺栓；拆下并存放好两侧前轮内衬；拆下并存放好左、右两侧车轮开口饰条后隐藏的保险杠螺栓（图6）。

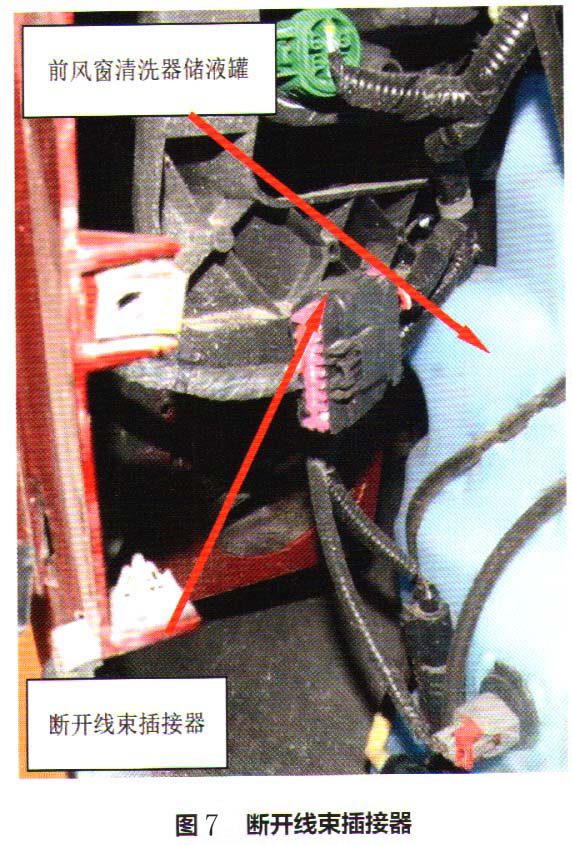

③断开左侧车轮内衬后部的电气插接器（图7）。
④将车辆从举升机上降下，部分脱开左、右侧车轮开口饰条。

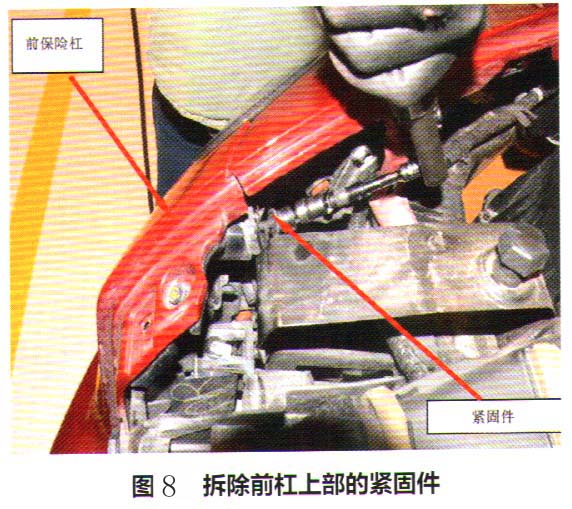

⑤拆下并存放好左、右侧保险杠上方的3个固定螺栓（图8）。
⑥小心脱开前保险杠并将保险杠从车辆上拆下。
⑦拆下并存放好变速器油冷却器和机油冷却器管支架，然后小心地将冷却器放到旁边，切记不要断开任何变速器油冷却器管。
⑧拆下并存放好铝质保险杠横梁，断开左侧冷却器导流板处的插接器；拆下并存放好左、右两侧的冷却器导流板，从空调冷凝器上拆下并存放好螺母和空调排放／液体管歧管。
⑨拆下并存放好4个空调冷凝器安装螺栓，小心拆下原装空调冷凝器。
⑩将原装空调冷凝器上的制冷剂跨接管和冷凝器支架安装至新的空调冷凝器上（图9）；将跨接管紧固螺栓拧紧至20 N·m，切记要确保2个跨接管接头上都装有新的制冷剂密封件。
11将新的冷凝器放在车辆上的正确位置，并安装4个固定螺栓，螺栓紧固至8N·m；安装变速器油冷却器和管支架紧固螺栓，将螺栓拧紧至9N·m。
12按照之前拆卸步骤依次装回之前拆下的部件。
（4）按照之前处理空调软管的步骤，更换空调软管。须注意在添加制冷剂时，补充约45 mL的空调压缩机油。
