摘要：发动机故障灯亮，油箱内管路接错。
故障诊断过程:
1．用 SDD 检测后，故障码为 P0497,蒸发排放系统低清污流量。
2．清污阀测试无法通过。检查清污阀电气接头完好，通往炭罐的管路无破损。
3．用其它新车的炭罐电磁阀与此车对调，在拆除管接头时，发现管路有大量的燃油喷出。
4．发现此现象不正常，拆下此车炭罐时发现，炭罐电磁阀通往炭罐的接头有燃油。

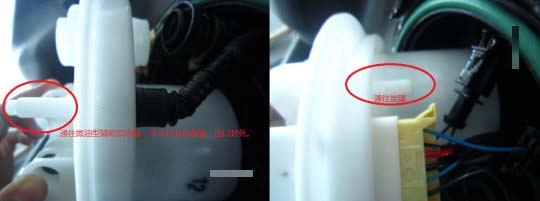

5．拆下油箱，在取出油泵时发现，本应接在通往炭罐的管子却错接在通往燃油型辅助加热器的接头上。此接头封死，而造成通往炭罐的接头与油箱的燃油直接接触，在满箱油且清污阀工作时，燃油直接被吸入炭罐，当炭罐被灌满时，导致通往发动机进气歧管的管路也会有大量的燃油
故障分析：管路安装错误，造成碳罐电磁阀工作时直接抽取燃油。
维修方案：重新安装燃油管路
附图：

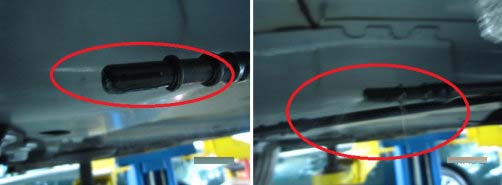

1．管路图
2．故障码和清污阀测试情况
3．故障零件图
