无故障代码。电瓶电压为 12.24V。起动机电磁开关小线电压为 12.23V

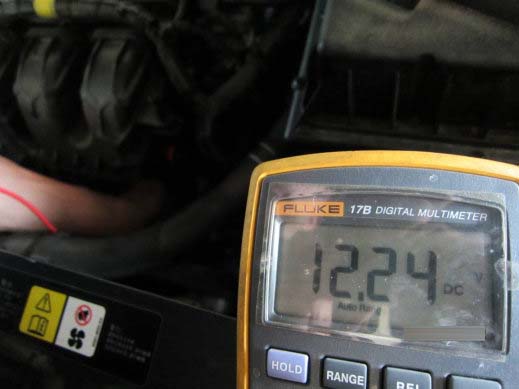

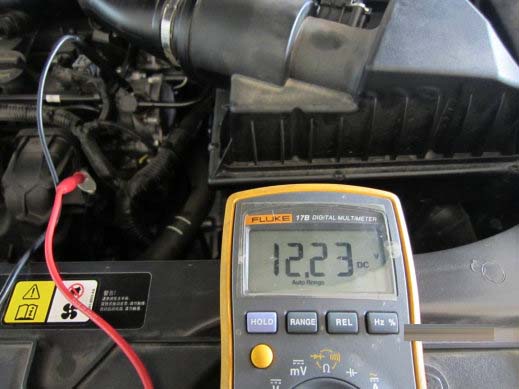

故障诊断过程（测量及维修流程）：进入车内启动车子启动机不工作，仪表工作指示灯正常亮起。打开机盖检查电瓶电压，测得电压为12.24V。再进一步检查启动机连接正极电线测到的电压和电瓶电压为一致。再测量起动机电磁开关小线电压。测得电压为 12.23V。检查启动机和电瓶的连接正负极线的紧固状况为正常。拆下启动机检查发现有一股焦糊味。

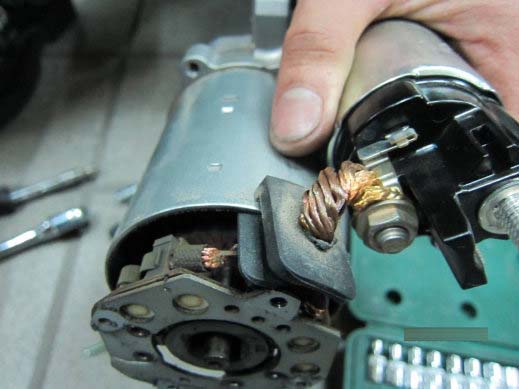

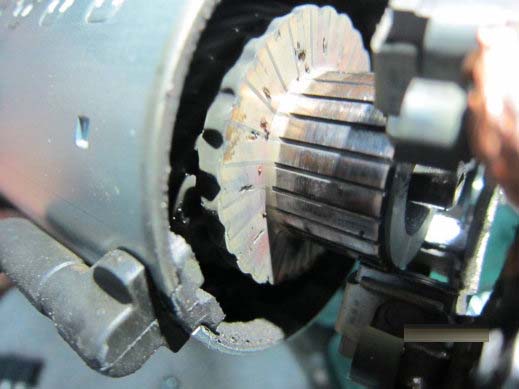

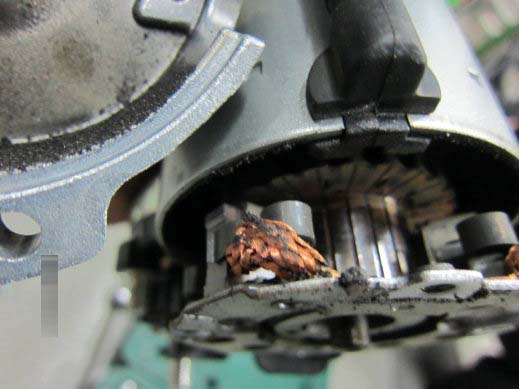

进一步打开启动机检查发现启动机电刷出有严重的烧蚀。

故障原因分析。初步怀疑是电刷架与转子连接处未磨合好。

故障图
