路虎发现4悬挂故障检修

来源：本站整理作者：佚名 2019-11-07 15:16:57

摘要：仪表有悬挂故障信息及燃油油位低报警信息，左后轮罩处车身与车架连接线束插头接触不良。

故障现象：仪表有悬挂故障信息，调整车身高度为越野模式时，车身高度升高后又降到正常状态

故障确认：试车发现仪表有悬挂故障外还有燃油油位低信息，

故障诊断过程：

1.该车为事故维修车辆，进行车身分离，修复车身，装复后发现仪表显示悬挂故障、燃油油位低信息，燃油油位指示为最低处。考虑到车辆维修时间较长，担心燃油箱为空的，就加入约13升燃油，发现燃油油位指示仍为最低处。

2.SDD诊断，DTC.C1A05-1C左后高度传感器。燃油发送器1、2电路。考虑到检查油位传感器稍微麻烦，就先从悬挂故障开始。

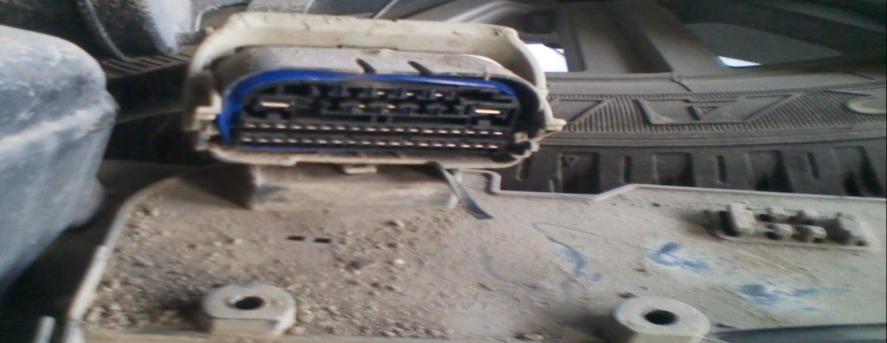

3.从其他车上借用一左后高度传感器后安装到该车辆，悬挂故障依然存在，万用表测量该传感器插头C1699-5电压为0伏，正常应该为5伏，查看线束未发现异常，决定测量插接器C0376-33的电压，该插接器位于左后轮罩处，易测量，测量到5伏电压，测量C0390-33到C1699-5间线路正常，无短路及断路。检查线束插接器C0376、C0390状况均正常，又将其装复。诊断处于僵局。想到还有其他DTC存在，就想到连接SDD再看一下，再次打开点火开关时，燃油油位指示到中线位置，仪表也不再有报警信息，此时才明白是C0376/C0390处存在接触不良现象。
