故障现象确认：左后视镜纵向调节与折叠功能无法工作。

读取故障内容及SDD指导建议： SDD读取无故障代码

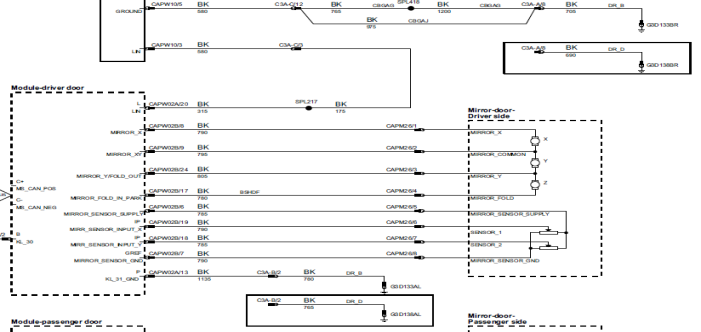

系统结构图及电路图：

相关故障部位图片、数据流及分析：

1、通过后视镜调节开关调节左后视镜，发现只有横向调节功能正常，其他功能无法使用。连接诊断工具IDS读取车辆无相关DTC。

2、拆下左前车门饰板，连接上电气开关，利用万用表配合调节开关测量纵向调节电机两端CAPM26/4、CAPM26/3供电电压为0V，折叠电机两端CAPM26/2、CAPM26/3供电电压也同样为0V。暂时排除电机故障这个可能性。

3、由于这2个故障同时发生，于是查看它们有什么关联性，发现它们共用同一输出线。通过检查发现这一输出线与DDM的连接点CAPW02B/24出现虚接，于是初步判断为线路虚接导致故障现象的发生。

4、处理连接点CAPW02B/24虚接问题后试之故障现象消失。

5、确定故障现象是连接点CAPW02B/24出现虚接导致。

故障原因分析：由于两电机的同一输出线虚接，回路出现断路，致使出现此故障现象。

故障处理办法：处理虚接的连接点。
