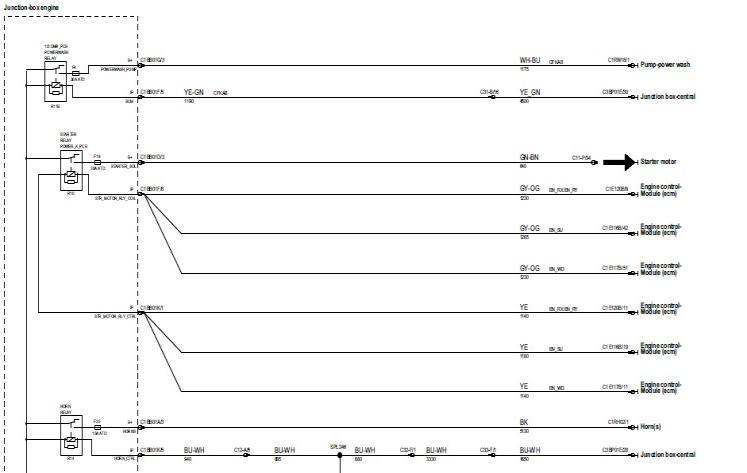

系统结构图及电路图：

故障诊断过程

根据问题查找喇叭相关电路图，用万用表测量喇叭1号针脚供电与车身搭铁之间有12v正常，测量喇叭搭铁线时发现电阻较大不正常，在测量喇叭1号针脚与喇叭搭铁线路之间电压，电压没有电源电压12V，证明喇叭搭铁线路有虚接存在，检查插头针脚发现搭铁针脚后半段已经有断裂现象，有虚接现象，由于喇叭搭铁不好，所以在按喇叭时出现断断续续的声音。

相关故障部位图片、数据流及分析

故障原因分析：质量问题所导致。

故障处理办法：在修理包查找相对应的针脚，更换断掉的针脚。
