故障现象:仪表亮起气囊灯,提示检查行人保护系统
故障分析:

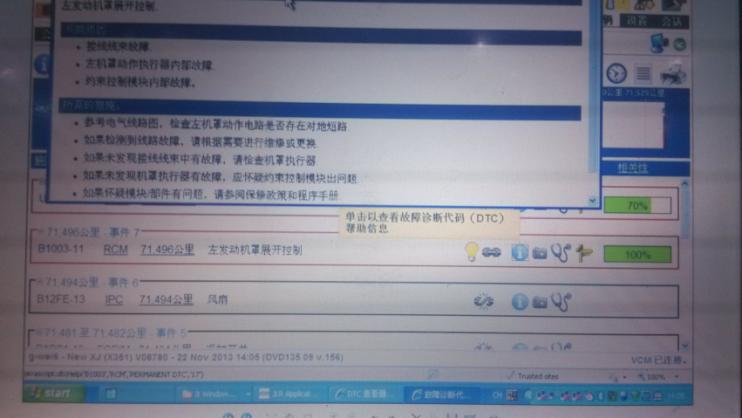

1、SDD检测有相关故障码B1003-11左机罩展开控制

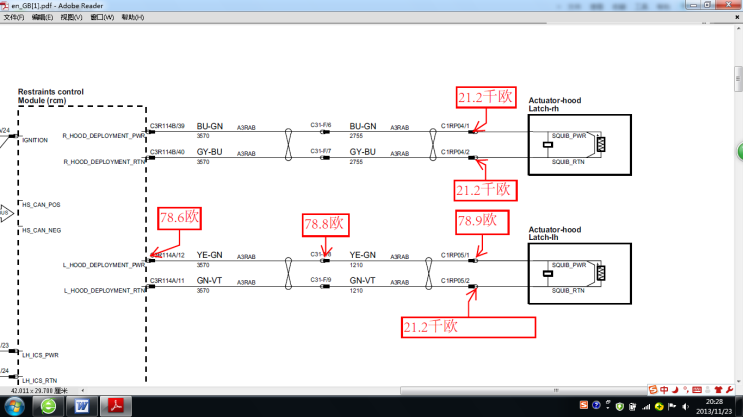

根据故障码提示,先检查机罩线路图,断开电池负极,测量机罩动作控制电路的对地电阻,结果如下图所示左侧机罩控制线路C1RP05/1对地电阻为78.9欧,过小。断开C31-F插头,量RCM出来的线C31-F/8电阻为78.8欧,从RCM处拔出C3R114/11针脚,量RCM针脚对地电阻为78.欧。由此可推断RCM内部对地短路 。
2、为了进一步肯定故障部件,对调左右行人保护气囊(气囊不分左右),重新清除及读取故障码,故障码依旧,可排除行人保护气囊故障,与同款车对调RCM,仪表的提示消失,可确认为RCM内部故障引起。
3、由于车辆在保修范围内,需走保修流程,于是对RCM进行下载软件,结果未能下载成功(可能SDD版本问题引起),导致RCM沟通不了,发动机也
无法启动了。必须要更换RCM才能解决问题。
故障处理方法: 更换RCM,配置RCM软件。
