故障现象确认:在使用导航时,导航无法使用,显示屏幕黑屏。
读取故障内容及SDD指导建议:
1.用SDD检测无相关故障码,查topix无相关通告。

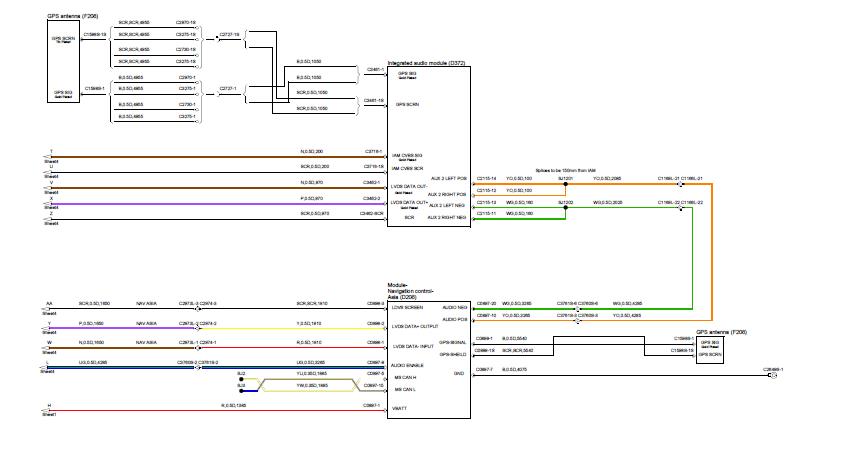

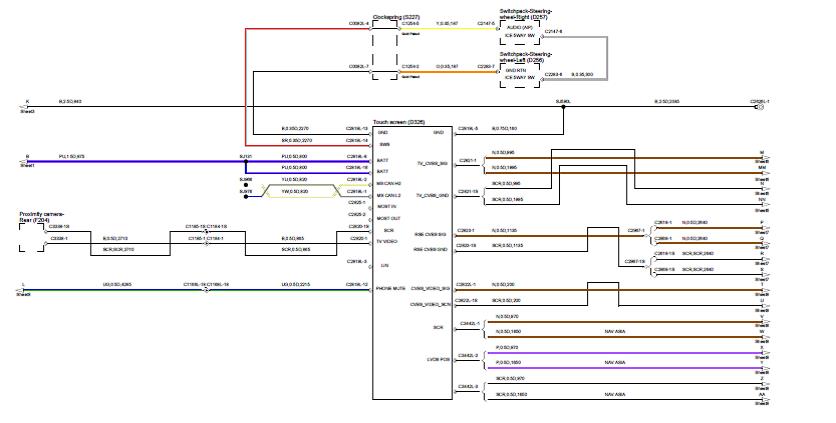

系统结构图及电路图:
故障诊断过程:根据线路图检查线路,检查导航显示屏电源接头和信号接头良好,检测导航显示屏接头到导航模块线路C3442L-1至C0896-1 C3442L-2至C0896-2 C3442L-3至C0896-3数据正常,检测C2819L-12至C0897-9数据不导通,经过逐一排查是C3760S-2跟C3761S-2接口断路。
故障原因分析: 由于是C3760S-2跟C3761S-2接口断路,导致导航无法使用。
故障处理办法:重新处理安装复位,导航正常使用,多次尝试均无异常,问题解决,故障排除!
