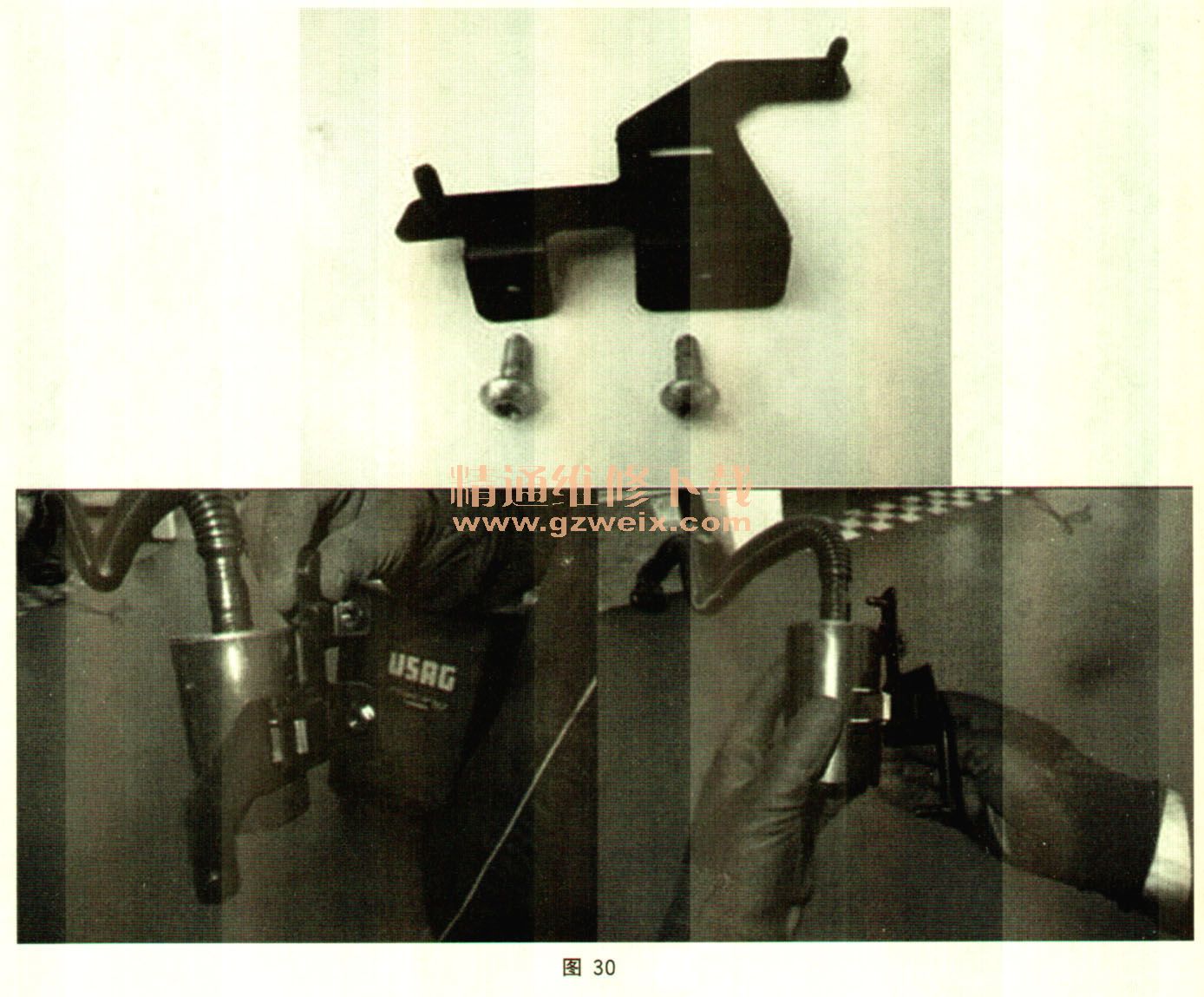

（13）取出过滤器固定架P/N34000804，并将其安装固定在炭罐空气过滤器上，如图30所示。

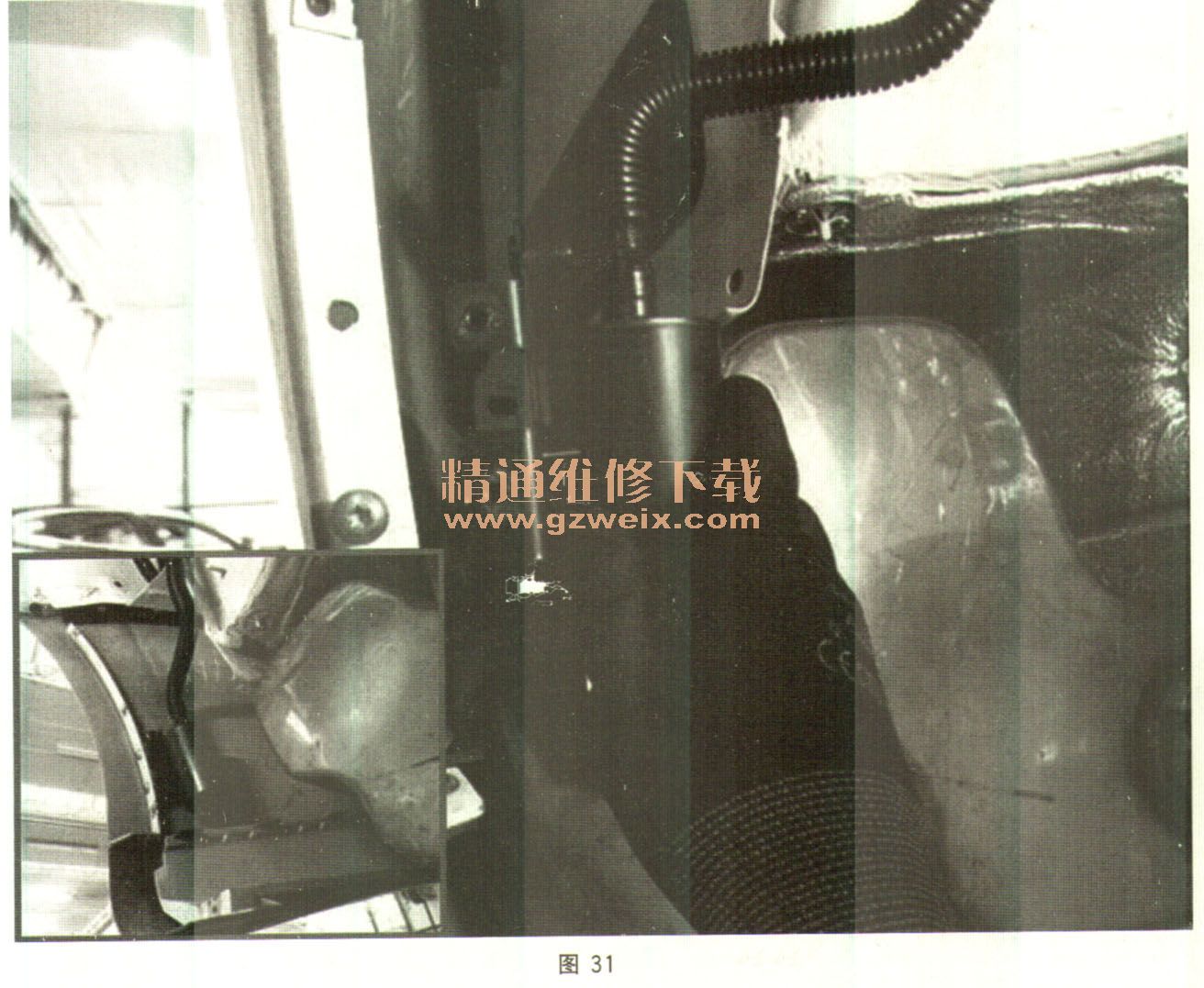

（14）将过滤器固定架P/N34000804安装至保险杠，如图31所示。

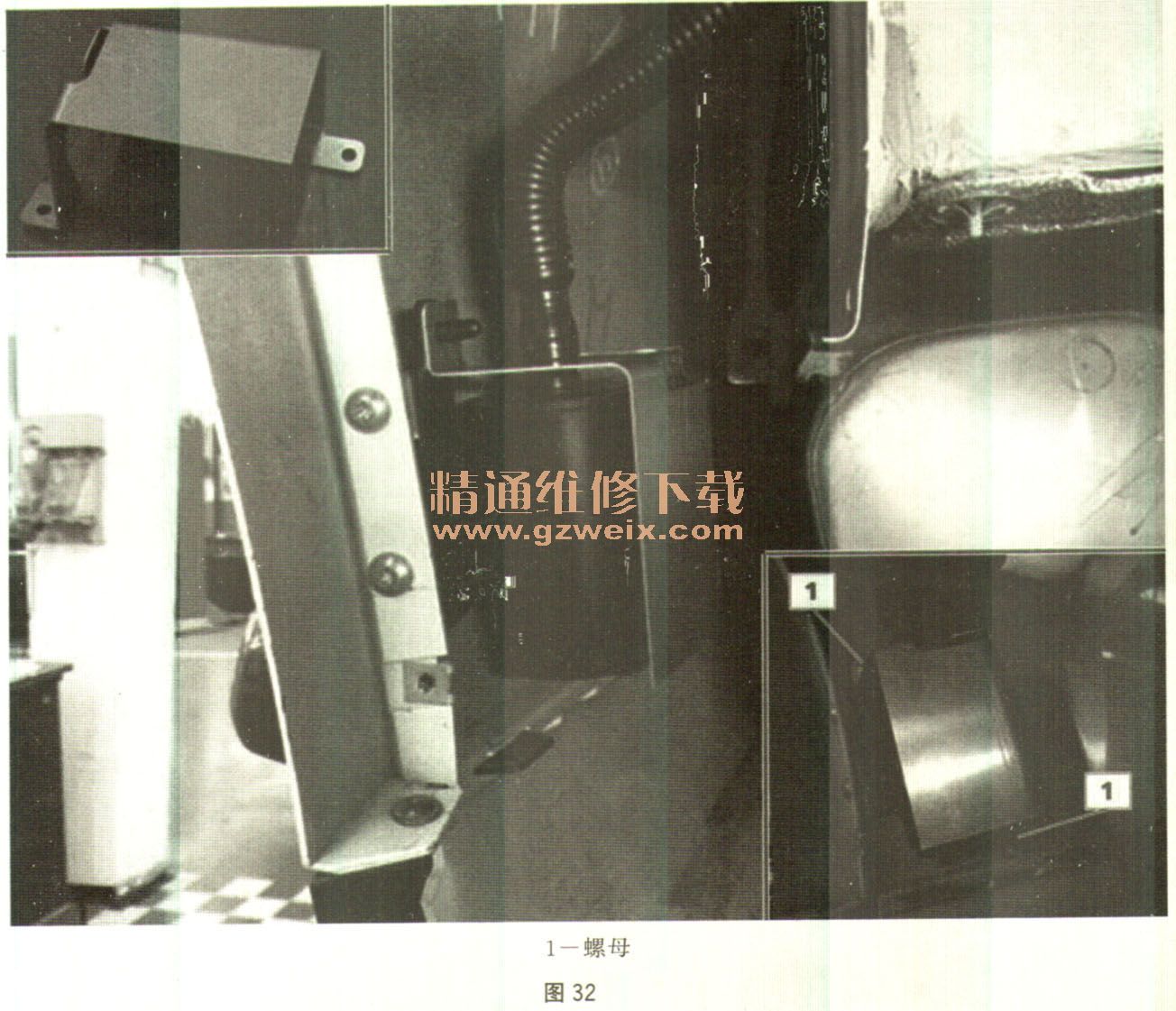

    （15）取出过滤器的热屏蔽罩P/N34000805，将其安装在如图32中所示的位置上，并拧紧两个螺母（图32中1）。

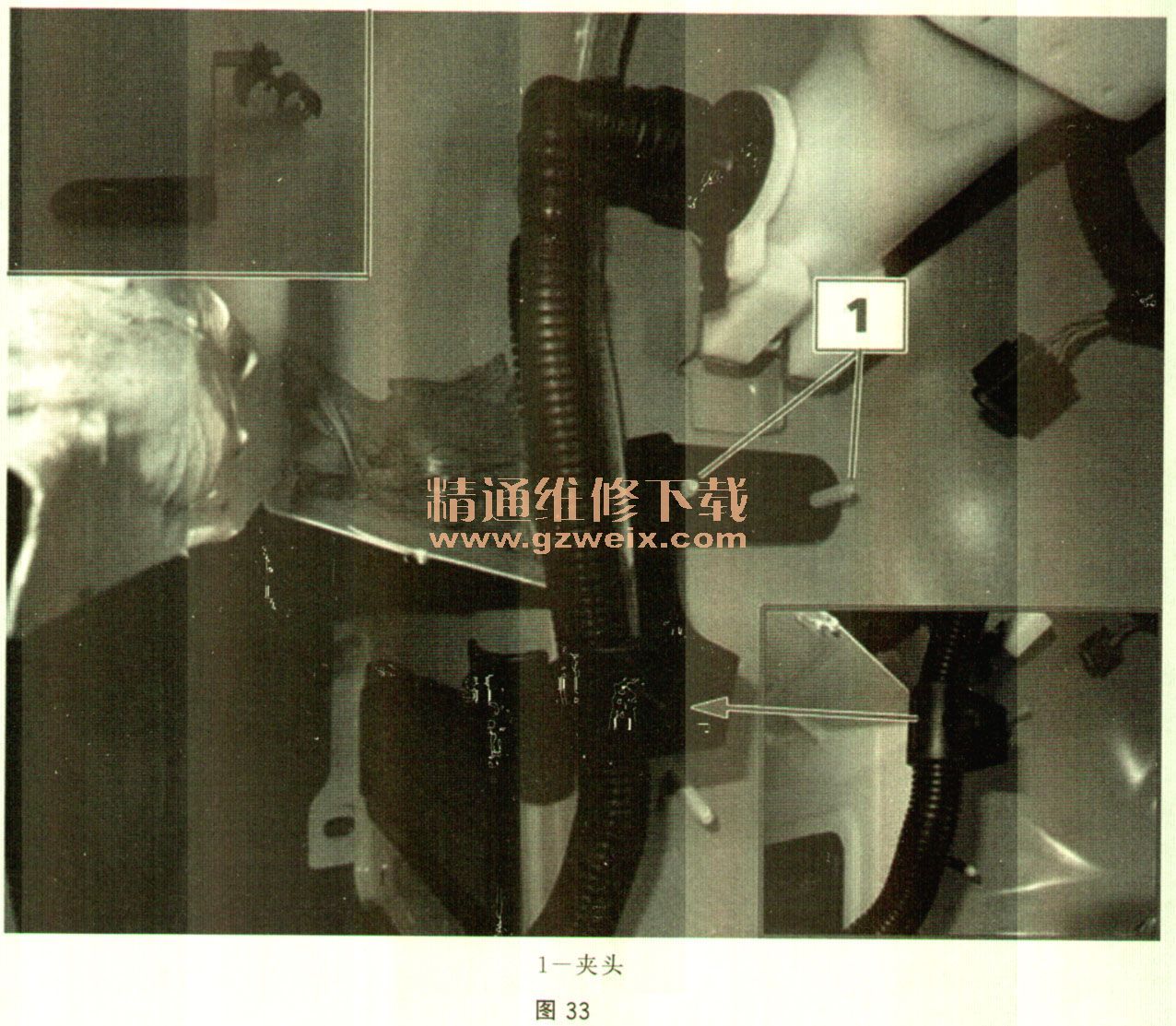

    （16）将炭罐空气过滤管连接至炭罐，取出软管支撑架P/N670030588，并用两个螺母将其紧固在指定的两个夹头（图33中1）上。将软管固定至固定夹上。

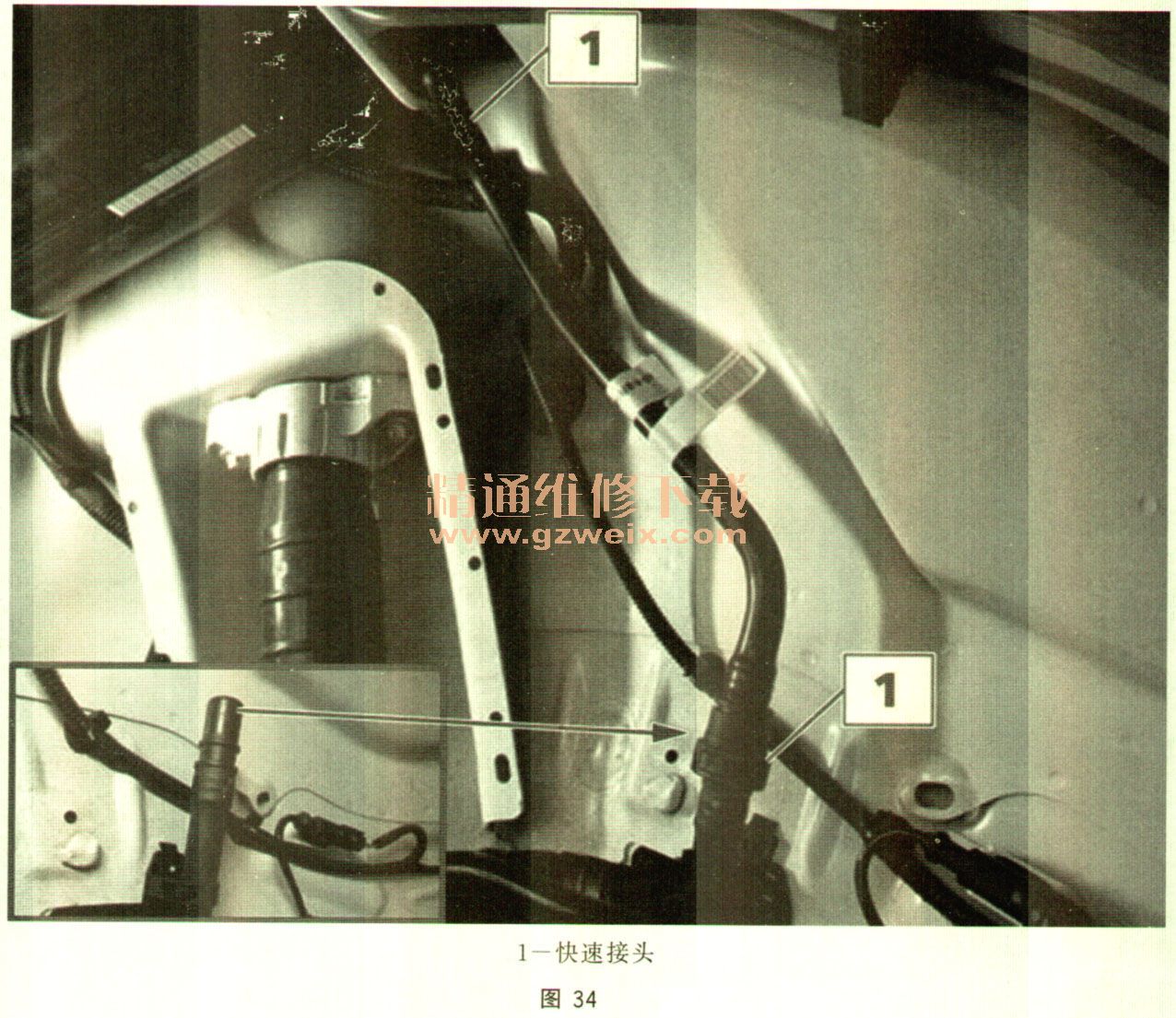

（17）断开两个快速接头（图34中1），并将排气管从蒸气过滤器处移除。

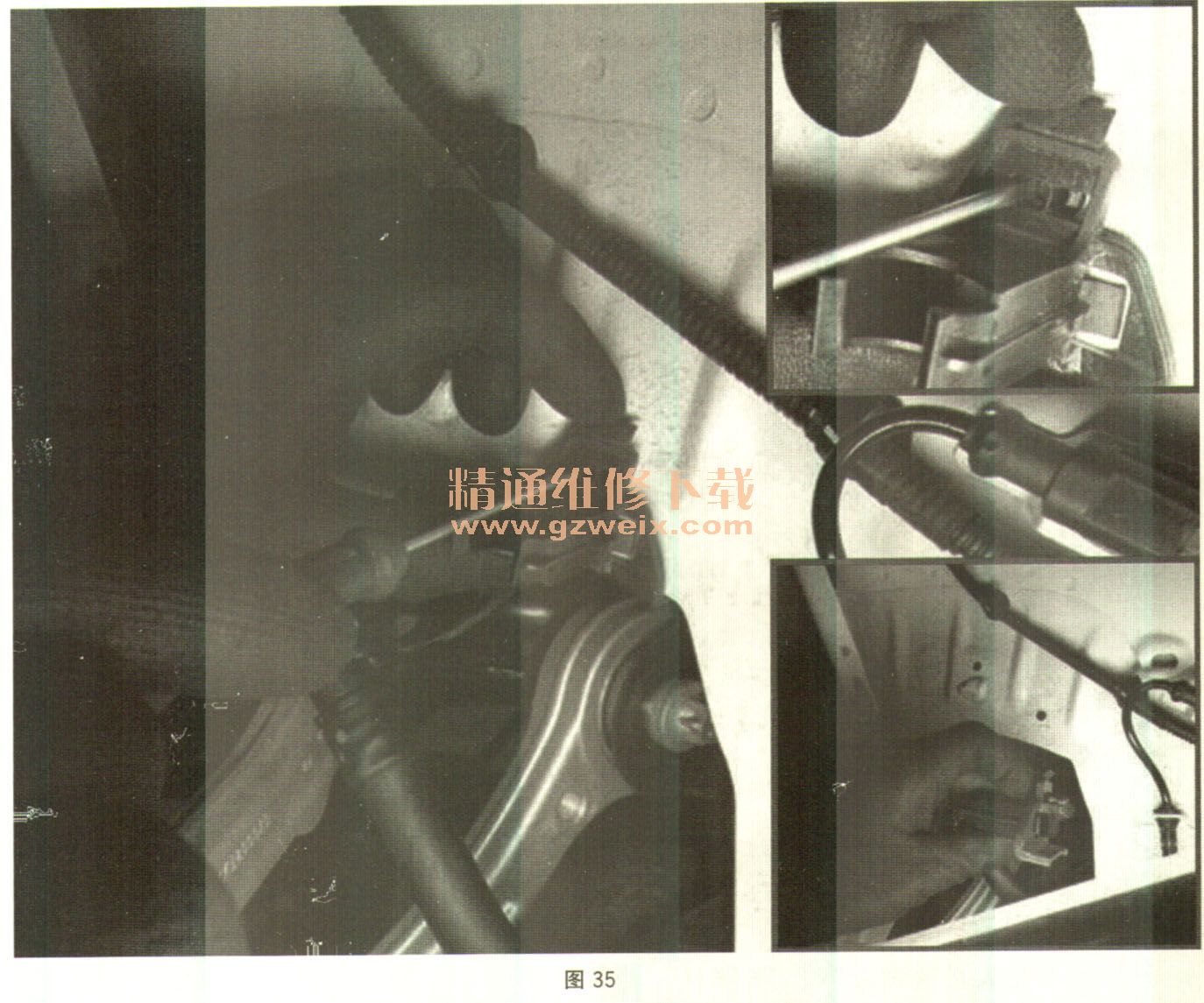

（18）将软管夹从蒸气过滤器处移除，如图35所示。
