玛萨拉蒂总裁和吉博力涡轮增压器排气旁通阀的升级
来源:本站整理  作者:佚名  2019-05-05 10:39:29

    (一)描述

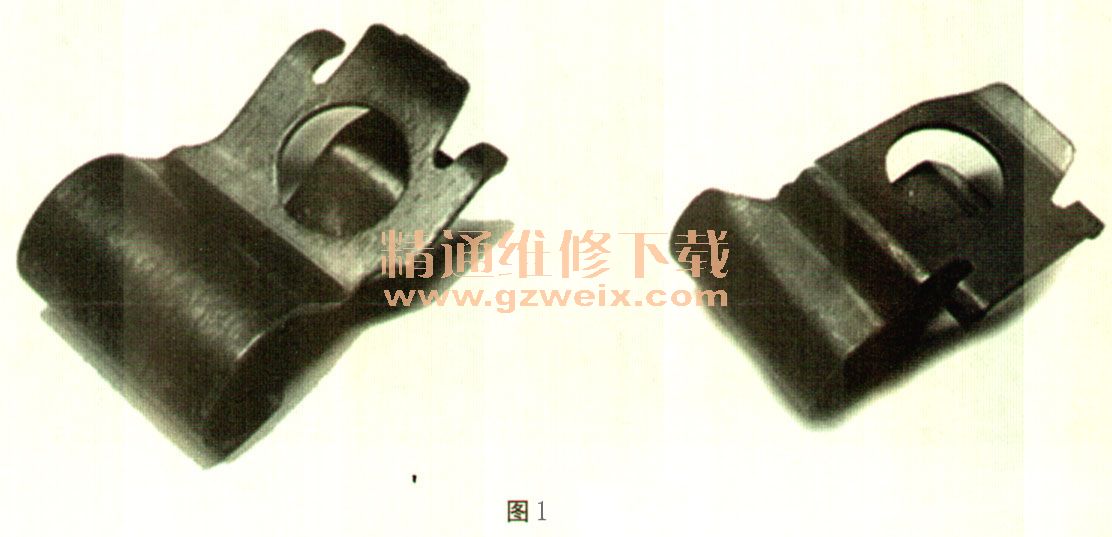

    装有V6汽油发动机的新玛莎拉蒂总裁( M156)和吉博力(M157)车辆,涉及在两个涡轮增压器排气旁通阀的驱动销处加装限位卡的服务活动,如图1所示。

    此操作可以避免排气旁通阀多余工作间隙的产生以及由此带来的工作噪声,因此必须执行。若满足下
述相应条件,附加装限位卡外,还可能需要根据下述流程更换一个或者两个涡轮增压器
    (二)升级操作所需零件
    针对本活动,请通过玛莎拉蒂配件部订购如下编号和数量的限位卡。
      (三)操作程序
    (1)核对车辆是否涉及本活动,且本活动是否尚未执行。
    (2)根据车辆的状态,执行下述相关操作。
    J清况1:根据后述操作程序加装2个限位卡。
    情况2:根据车间手册第1.30.001部分,更换右侧涡轮增压器,并根据后述操作程序安装2个限位卡。
    情况3:根据车间手册第1. 30. 001和1. 30. 002部分,分别更换右侧和左侧涡轮增压器,并根据后述操作程序安装2个限位卡。
    (3)程序完毕。
    (四)加装限位卡的操作程序
    (1)拆下发动机罩。

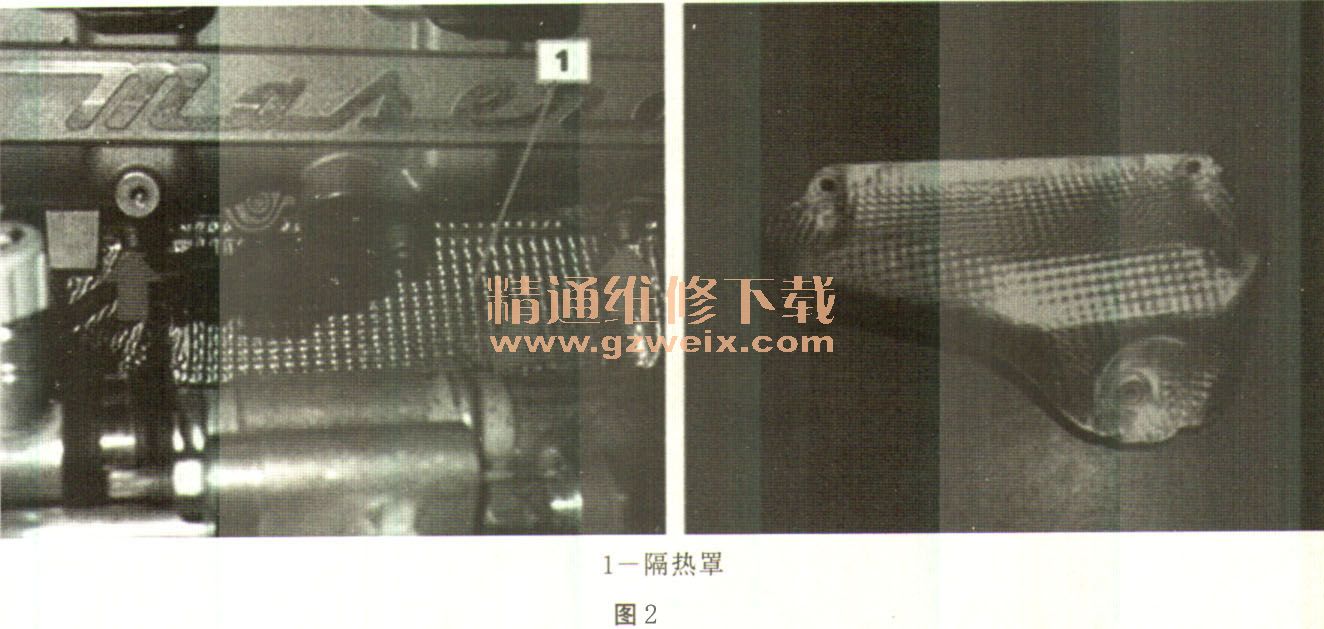

    (2)左侧,拆下如图2中箭头所指的3个螺丝,移除隔热罩(图2中1)。

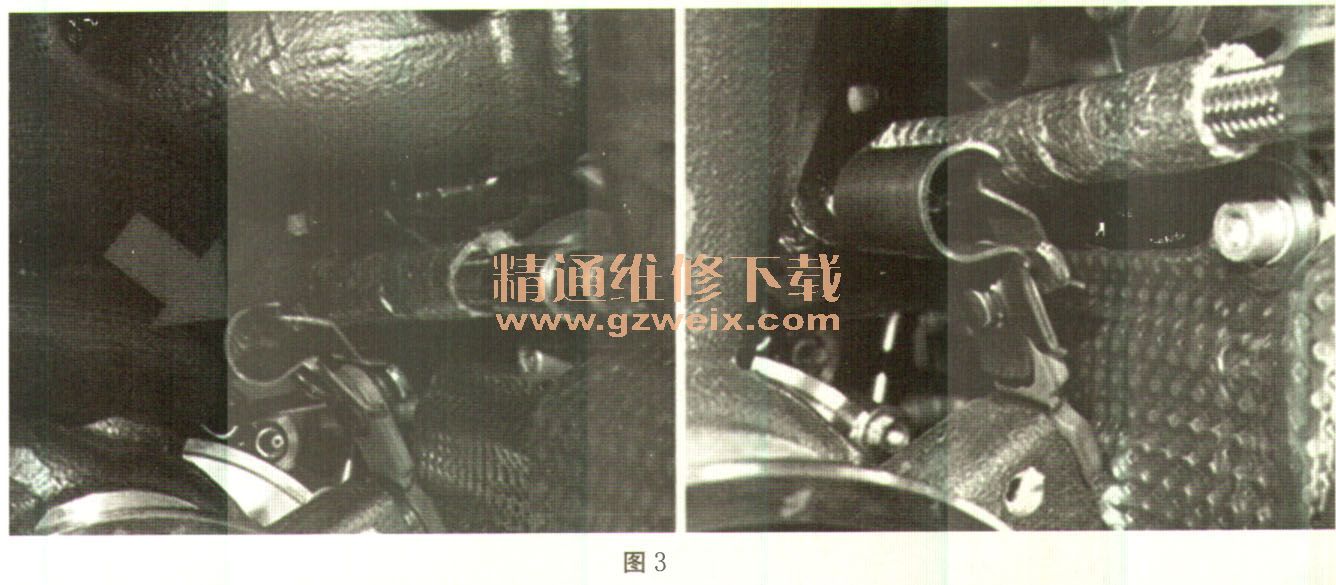

    (3)左侧,将左侧排气旁通阀驱动销限位卡套在左侧排气旁通阀的传动杆上,并按照如图3所示位置将其固定。

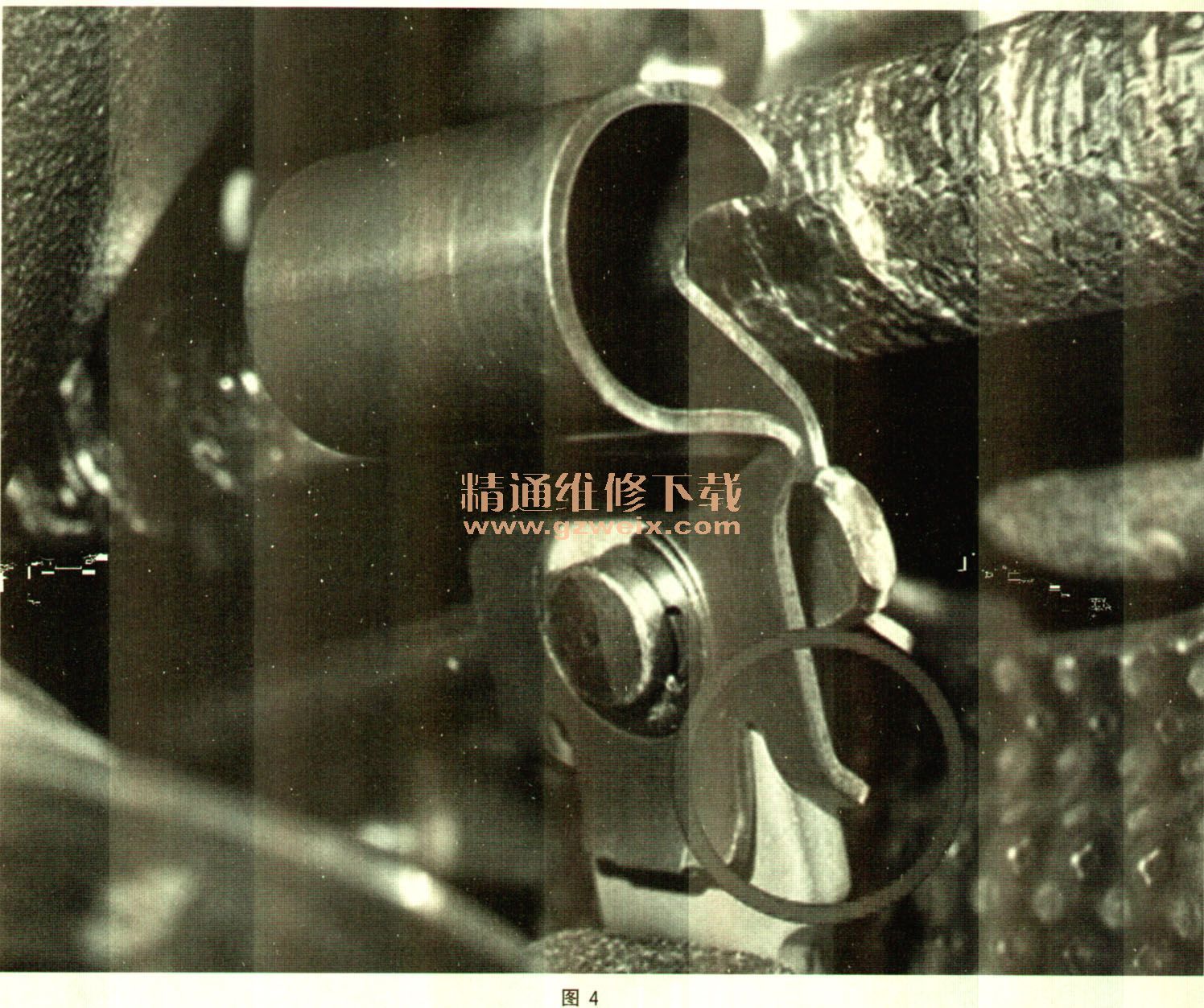

    注意:请确保限位卡定位臂(图4中圈)的正确位置,并确保其不会绕自身旋转。

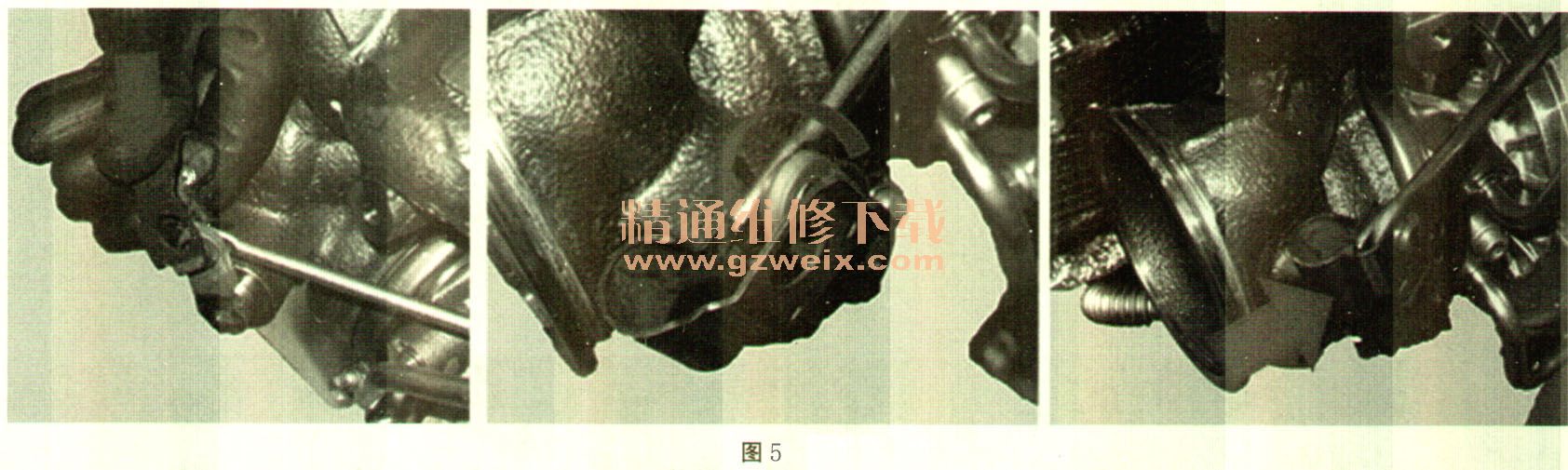

    (4)右侧,将右侧排气旁通阀驱动销限位卡套在右侧排气旁通阀的传动杆上,再将其旋转90°,并按照如图5所示位置将其固定。

    注意:请确保限位卡定位臂(图6中圈)的正确位置,并确保其不会绕自身旋转。

    (5)将之前拆卸的所有零部件重新安装。
    (6)程序完毕。

相关资料:2013-2017玛莎拉蒂总裁3.8

关键词:总裁 吉博力
