沃尔沃S40轿车经常显示“添加喷洗器液”
来源:汽车与驾驶维修  作者:佚名  2018-10-27 09:29:56

    一辆行驶里程约12万km、搭载CAF发动机的2010年长安沃尔沃S40轿车。用户反映:该车的玻璃清洗液加满后很快就会用光,怀疑有漏点。
    故障检测:维修人员接车后检查故障。首先起动车辆,仪表板显示屏显示“添加喷洗器液”。测试雨刮喷水功能,工作正常,但大灯清洗功能不工作。查看车辆说明书,当玻璃清洗液低于下限值时,控制系统会停用大灯清洗功能,只保留前风挡玻璃的清洗功能。将玻璃清洗液加满后再次测试大灯清洗功能,正常。
    接下来检查玻璃清洗液储液罐,该车玻璃清洗液储液罐位于右前翼子板上方,拆开右前轮挡泥板后就可以直接看到。经过检查,储液罐并无破损漏点,与之连接的管道也都密封完好,并无漏水点。拆下玻璃清洗液液位传感器,上面有部分水垢,清洁后检查传感器,正常。将以上部件装复后,维修人员等待了数十分钟,也未见玻璃清洗液泄漏的现象,于是用户便将车开走了。

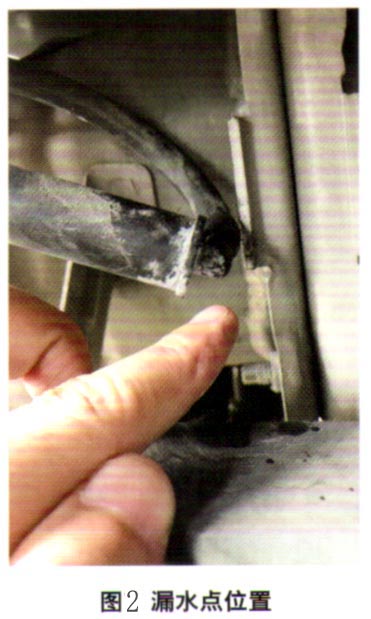

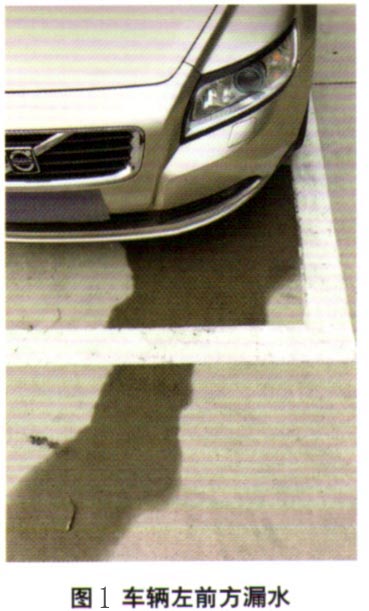

    可没过几天,用户又驾车来到店里,表示玻璃清洗液肯定存在泄漏问题,并向维修人员出示了泄漏时拍摄的照片 (图1)。该车玻璃清洗液储液罐位于右前侧,而照片中的水渍位于左前侧,因此判断漏点应位于左前大灯清洗单元附近。拆下前保险杠并加满玻璃清洗液,仔细检查大灯清洗单元,发现其软管连接处有轻微漏水。拔下软管检查,发现软管由于长时间和保险杠金属边缘接触,已经磨穿(图2)。



    故障排除:将软管破损的部位切掉,并将其插回到大灯清洗单元上,同时调整管路走向,避免与保险杠边缘接触,测试大灯清洗功能正常,故障排除。
