路虎发现5仪表提示“AEB不可用,LOW不可用”
来源:汽车维修技师  作者:佚名  2018-08-23 08:33:02

      一辆行驶里程约2.9万 km、配置3.0L SC发动机的2017年路虎发现5。客户反映:该车仪表提示“AEB不可用,LDW不可用”。
      故障诊断:(1)进行路试确认故障属实,仪表显示“AEB不可用,LDW不可用”,熄火重新启动后故障自行消失。
      (2)客户描述此故障为偶发性故障,有时1天出现2次,有时3天出现1次。
    读取故障内容及DTC指导建议故障码的冻结值:

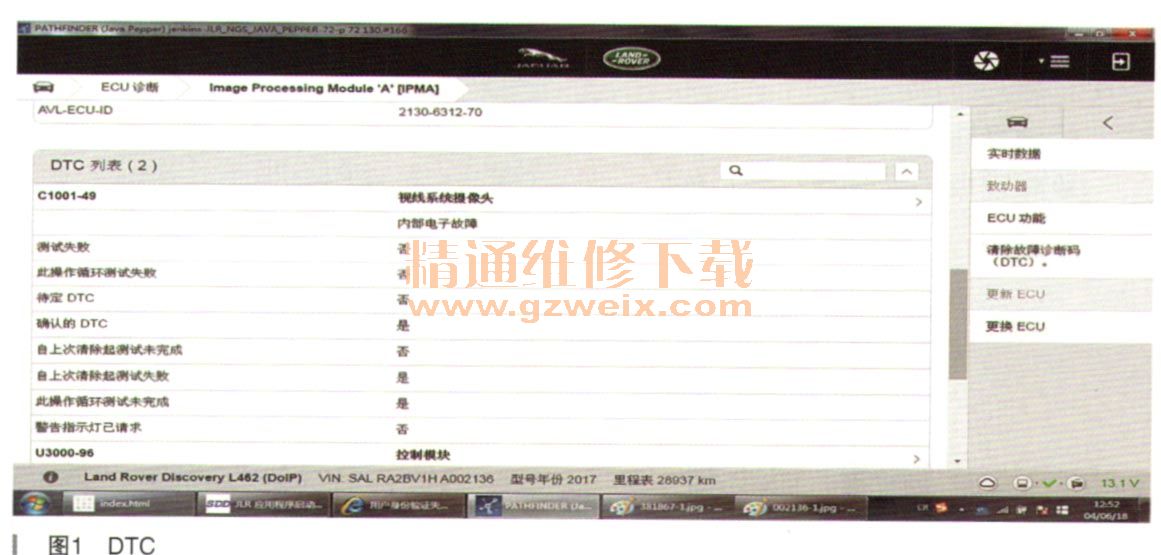

      (1)PF读取DTC : C1001-49视线系统摄像头一内部电子故障,如图1所示。

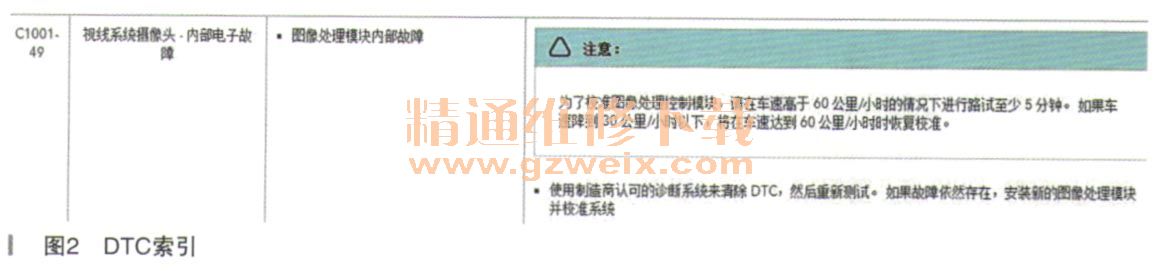

    2.DTC    C1001-49索引,如图2所示。

    系统结构图及电路图如图3所示。

    诊断思路:(1)第一次进店维修,查询Topix,此故障特点和VIN均符合LTBO1059,根据LTBO1059公告配置IPMA、GWM软件至最新版本,但客户驾驶车辆3天后再次出现故障。
      (2)第二次进店维修,使用PF#166再次确认IPMA软件为最新版本,排除IPMA软件故障的原因。
      (3)根据DTC索引,分析可能故障原因:IPMA硬件故障,如图4所示。

    检测过程:(1)检查确认IPMA模块连接插头无松脱、腐蚀现象。
      (2)为验证故障点,与我店试驾车辆替换IPMA测试,故障发生AB转移。
      (3)确认IPMA内部故障。
    故障原因分析:IPMA硬件内部故障。
    故障排除:(1)更换新的IPMA模块。
      (2)执行IPMA校准程序。
    专用工具设备:Pathfinder.
    故障总结:总结分析关于IPMA系统故障,IPMA只要存储C1001-49DTC,必须更换IPMA模块,避免配置软件导致车辆返修。

相关资料:2017年全新路虎发现发动机部分维修手册L462
