8．卸下固定夹并将连接管和软管隔离，见图7。扭矩：5N·m。

    9．将新的右侧增压空气散热器软管和左侧增压空气散热器软管安装到连接管。
    10．反向操作拆除步骤即可安装。
    TDV8 4.4L柴油发动机：
    11．卸下前保险杠盖板。
    12．拆下软管并将其置于一边，见图1。扭矩：5N·m。
    13．拆下软管并将其置于一边，见图2。扭矩：5N·m。

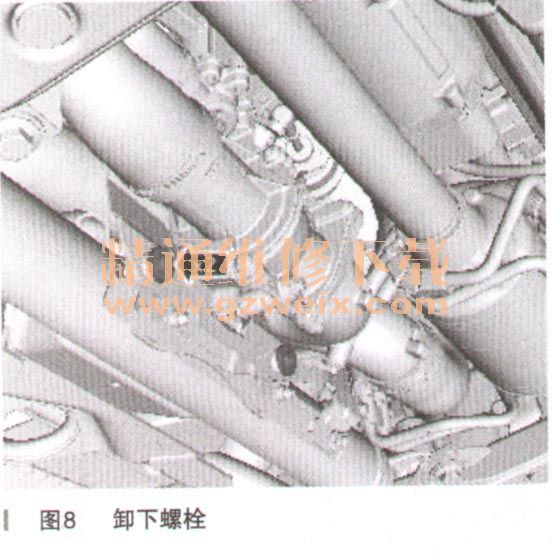

    14．卸下固定螺栓，见图8。扭矩：10 N·m。

    15．拆下固定螺栓，见图9。扭矩：10 N·m。

    16．卸下固定螺栓，见图10。扭矩：10 N·m。

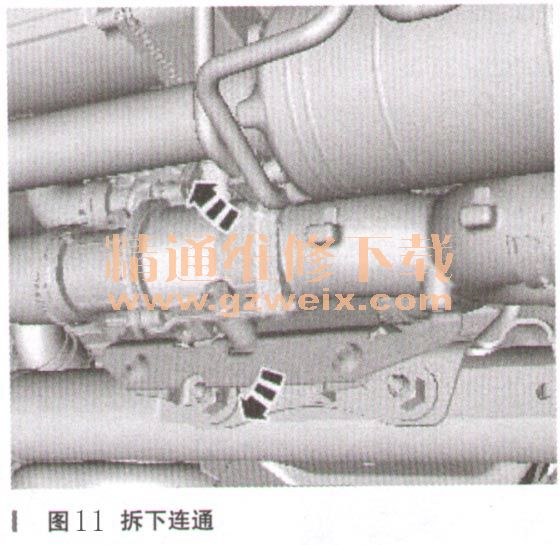

    17．将右侧涡轮增压器连通放置于一边，并卸下安装，见图11。

    18．拆下软管并将其置于一边，见图12。扭矩：5N·m

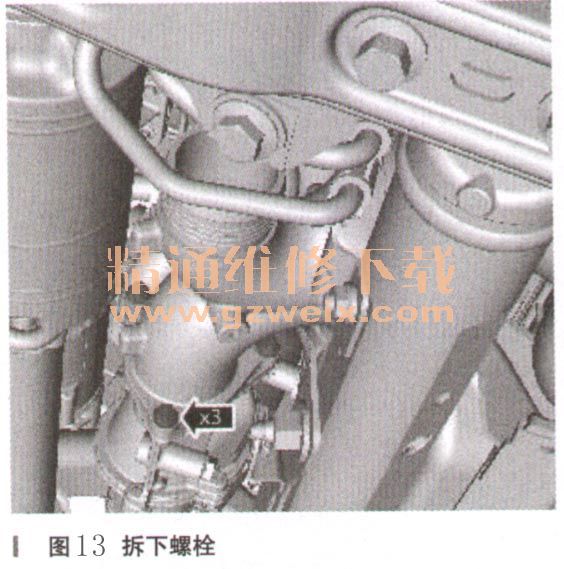

    19．卸下固定螺栓，见图13。扭矩：10N·m

    20.小合：请格外小心以免损坏部件。
    卸下后部的连接管和软管，见图14。

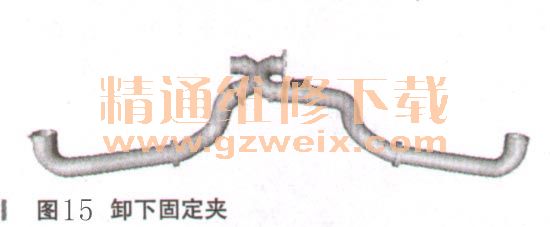

    21，卸下固定夹并将连接管和软管隔离，见图15。扭矩：5N·m

    22．将新的右侧增压空气散热器软管和左侧增压空气散热器软管安装到连接管。
    23，反向操作拆除步骤即可安装。
