保时捷卡宴仪表有异常声音、抖动很害
来源:汽车维修技师  作者:佚名  2014-02-09 08:07:01

    一辆行驶里程约9万km的 2011款保时捷卡宴。车主描述:该车仪表有异常声音且车速表抖动很厉害而且还有其他故障现象。
    故障诊断:由于车主描述没有说清楚,我们就按照车主说的一些故障现象重新仔检查,结果检查为灯光开关在近光位置,关闭电门后,发现仪表有电流声,而且车速表抖动很厉害。手刹开光二极管,所有空调出风口背景灯,点烟器背景灯,烟灰缸背景灯均都不亮。

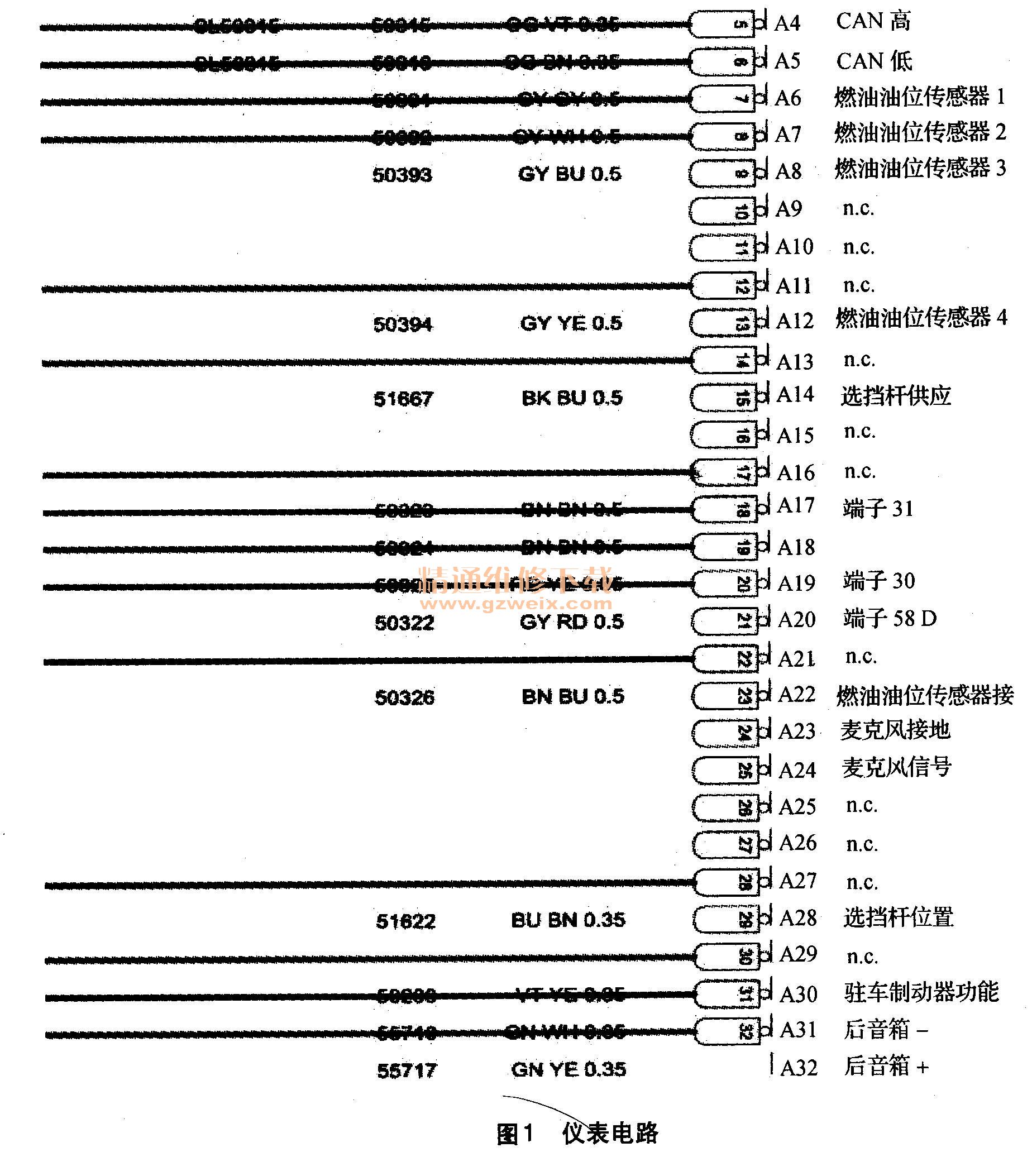

    首先连接PIWIS控制单元检测车辆系统,结果显示无相关的故障码,从新删除运输模式,仪表编码,断电测试,无效,更换仪表试车故障依旧。查看PIWIS电路图(如图1所示),相关的背景灯由仪表的PIN20-580D端子供电,单独把PIN20断开后,故障消失,测量发现58D号线与车身电阻为1. 5Ω,短路(如图2)所示。

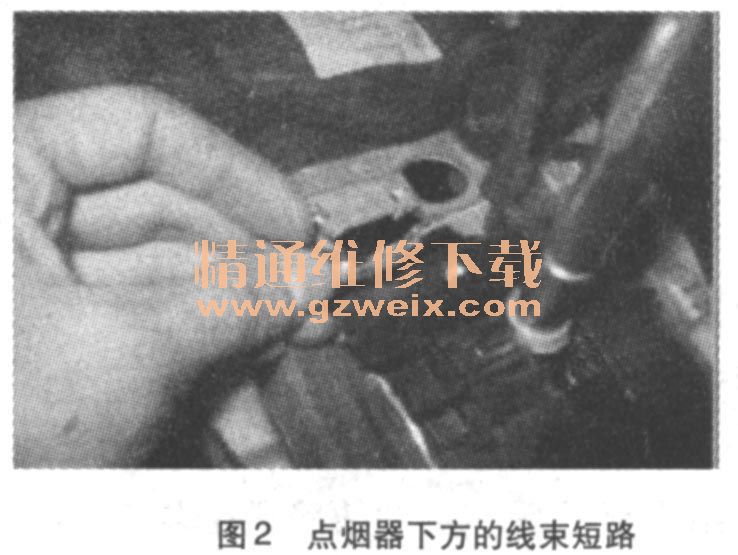

    故障排除:最后发现点烟器下方的线束短路,重新修复,故障排除。

    故障总结:此故障在帕拉梅拉上也遇到过,帕拉梅拉是右侧中央出风口的线束安装不当卡在了仪表骨架造成的短路,如图3所示,希望广大维修人员引起注意。
