NO →转至“电源电路检查”程序；
经过检查，连接器及端子无松动，进行“电源电路检查”程序。
（3）电源电路检查
检查电源电路的断路或短路：
①点火开关“OFF"；
②分离ISCA连接器；
③点火开关“ON”且发动机“OFF”；
④测量ISCA线束连接器的传感器电源端子和搭铁之间的电压。规定值为电源电压；
⑤测得的电压在规定值范围内吗？
YES→转至“控制电路检查”程序；
NO →维修电源电路的断路或短路，转至“检验车辆维修”程序；
经过测量，电压值为12V，正常。转至“控制电路检查”程序。
（4）控制电路检查
检查控制电路断路：
①火开关“OFF”；
②分离ISCA连接器和ECM连接器；
③测量ECM线束连接器和ISCA线束连接器的ISCA闭合控制端子之间的电阻。规定值小于1Ω；
④测得的电阻在规定值范围内吗？
YES→转至“检查控制电路短路”程序；
NO→维修控制电路内的断路或短路，转至“检验车辆维修”程序；
经过测量，电阻值为1Ω,
转至“检查控制电路短路”程序。
检查控制电路短路：
①点火开关“OFF”；
②分离ISCA连接器和ECM连接器；
③测量ISCA线束连接器的ISCA闭合控制端子和搭铁之间的电阻。规定值为无穷大；
④测得的电阻在规定值范围内吗？
YES→转至“部件检查”程序；
NO→维修控制电路与搭铁电路的短路，转至“检验车辆维修”程序；
经过测量，电阻值为无穷大，转至“部件检查”程序。
（5）部件检查
ISCA直观检查：
①点火开关“OFF”；
②分解ISCA ;
③检查ISCA的污染、损坏或卡滞情况；
④检查点火开关从OFF转至ON时的工作声；
⑤ ISCA良好吗？
YES →转至“ISCA检查”程序；
NO→用良好的、相同型号的ISCA替换并检查工作是否正常。如果故障不再出现，更换ISCA并转至“检验车辆维修”程序；
经过检查，发现点火开关从OFF转至ON时ISCA无工作声音。用良好的、相同型号的ISCA替换并检查工作是否正常；
经过检查，更换的相同型号的ISCA工作正常，转至“检验车辆维修”程序。
5．修复验证
维修后，有必要确认故障是否排除。按照维修手册的要求，进行“检验车辆维修”程序。
①连接诊断仪并选择“故障代码（DTC）”模式；
②按F4 (DTAL )，确认“DTC准备标记”指示“完成”。如果不是，在冻结帧数据或允许状态内驱动车辆；
③ " DTC状态”参数；
④参数显示“历史（非当前）故障”吗？
YES →此时系统按规定进行工作，清除DTC；
NO→转至适当的故障检修程序；

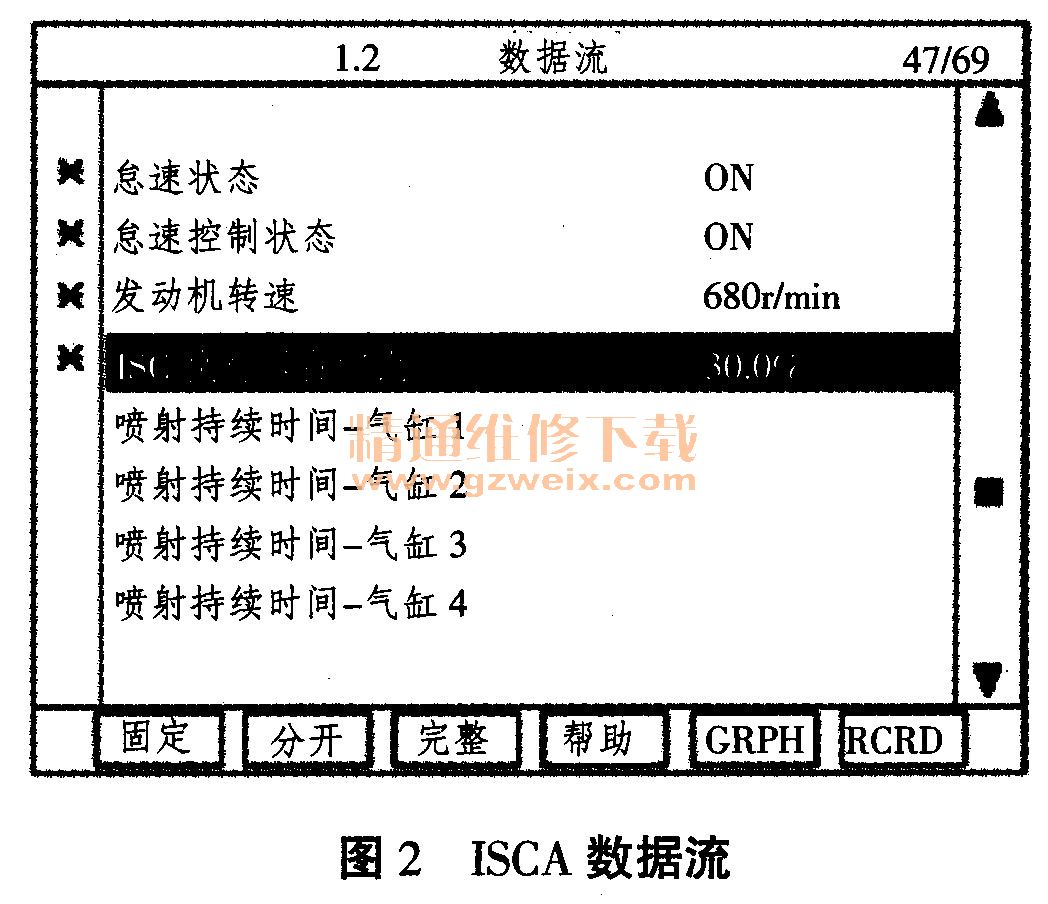

经过检查，确认故障码已清除，相关数据流也恢复正常。
6．查找故障原因
经过一系列的检查，可以确认故障点在ISCA部件本身，因此，需要对该部件进行相应的检查。
检查发现，ISCA部件3号端子发生弯折，从而导致闭合线圈线路无法正常工作，是产生故障的直接原因。导致部件端子发生弯折的原因可能是由于连接器使用不当造成的。
总结：通过这个故障我们可以发现，连接器使用不当可能会导致部件或连接器的损坏，从而产生各种故障，因此，我们在使用或者检查连接器的时候，一定要严格按照维修手册的要求来进行操作，以避免对部件及连接器造成损伤。
