福特新福克斯事故后无法启动
来源:汽车维修技师  作者:佚名  2021-03-12 07:54:47

     一辆配置1.6L发动机的2015年新福克斯三厢轿车。此车出了事故,仪表台主驾驶和副驾驶气囊全部爆开。事故修复后无法着车。

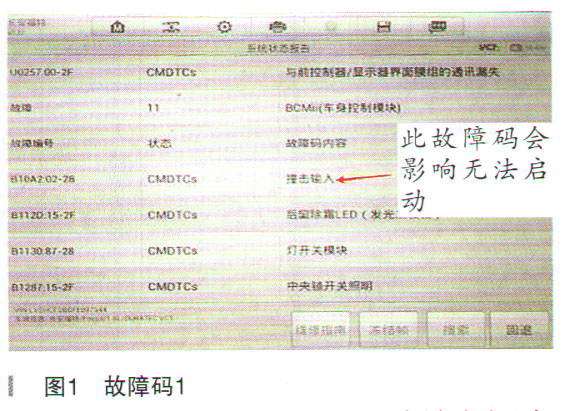

    故障诊断:首先直接着车,发现打启动和打开acc挡时没有听到油泵工作,于是查看故障码,发现好几个模块都报了一个碰撞输入,如图1所示。而且在车身模块的这个故障码碰撞输入清不了,根据经验以前老福克斯碰撞事故之后有一个碰撞开关,老福克斯这个碰撞惯性开关是可以直接切断油泵供电的,在主驾驶离合器踏板附近,但是这款新福克斯没有,在主驾驶附近没看到。因为拆解直接测量线路比较麻烦,于是查看电路图来找找原因,毕竟在电路图上才能知道控制逻辑。于是查找电路图如图2和图3所示。

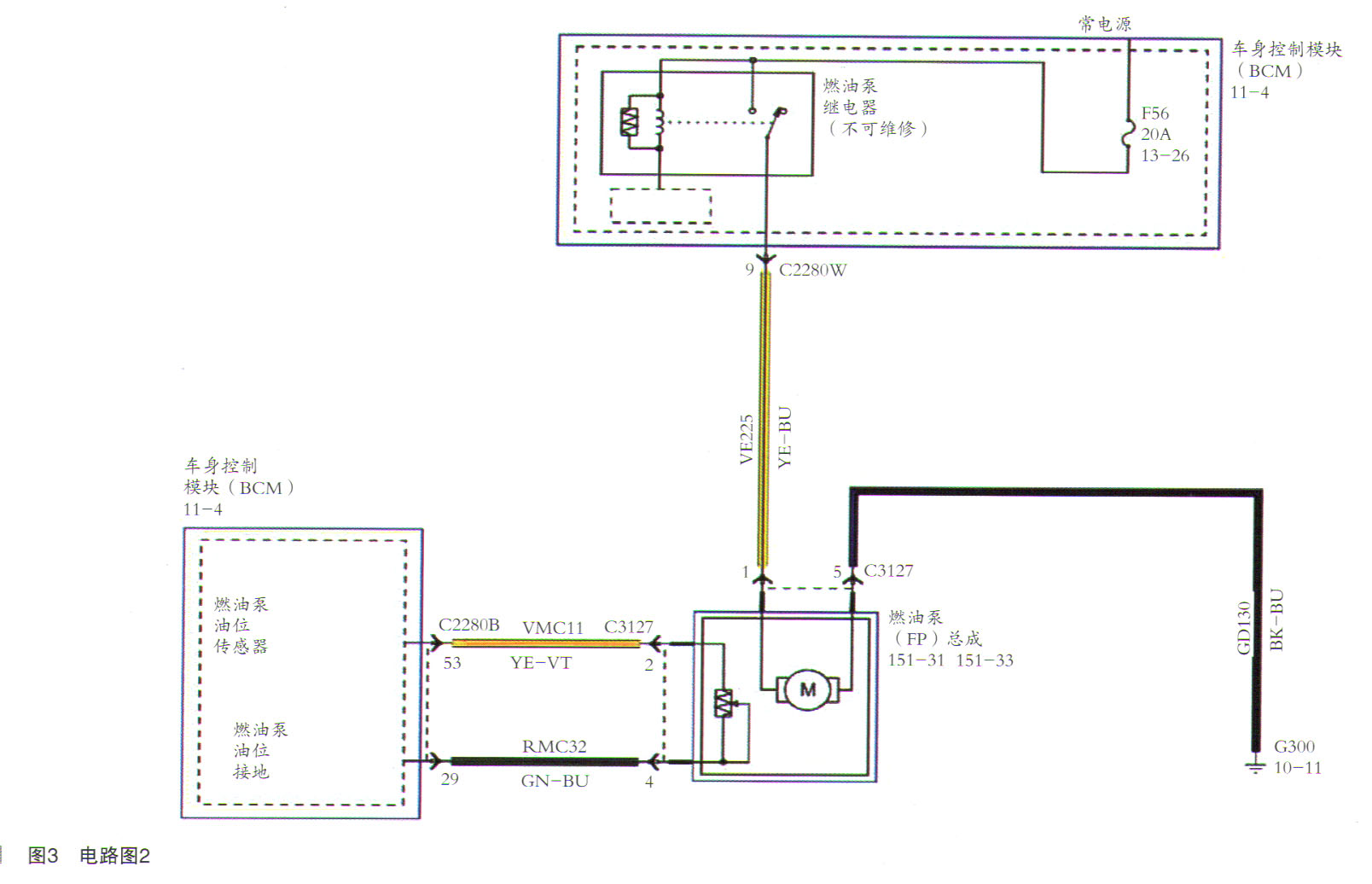

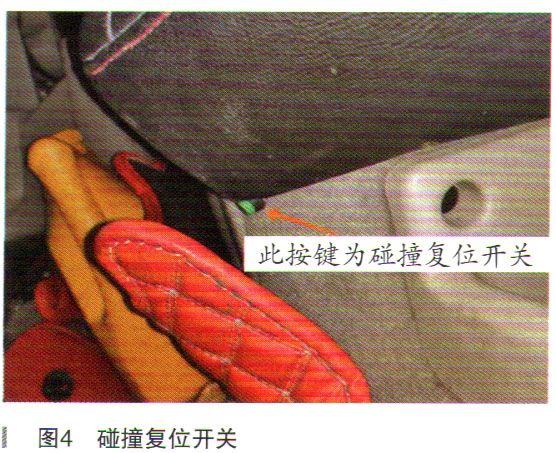

    从电路图得出,燃油泵继电器和保险丝在车身模块内部,车身模块直接控制继电器吸合,供电至燃油泵总成的1号脚为电源,燃油泵总成2号脚为油泵电机接地,其他为滑动电阻燃油液位计两根线进车身模块。从电路图得知此车没有碰撞开关切断油路,但是没有发现油泵工作,检查发现保险丝F56并没有烧坏。这个时候没有办法,准备直接打开后座座椅测量油泵电机,一步步检查,从源头开始查起。就在要准备拆座椅的时候,发现了一个按钮,如图4所示,在左后方座椅下方,于是试着按了一下,发现直接着车了。但是一天后又无法启动,打火启动机不转,然后仪表乱闪且多功能显示屏黑屏,且发动机节气门电机响,有点类似于电压低电压不稳的故障现象,但是测量电压为12.5V左右。而且此车之前出过事故,装好之后启动着车很多次,按理说蓄电池应该问题不大,而且启动后没有蓄电池灯,证明发电也没问题。当时查看故障码有碰撞输入故障码,这个会影响到着车(进气温度传感器故障是我检查线路拔掉了留下来的),如图5所示。由于是事故车,于是再次查看拆装的线路,但都安装到位,没有去拆其他线路,检查各主要保险丝和其他各接地点都没有问题,于是想到了之前拆蓄电池时就发现蓄电池有电解液泄漏,怀疑蓄电池有间题,是虚电,于是泵电,故障解决。


[1] [2]  下一页
