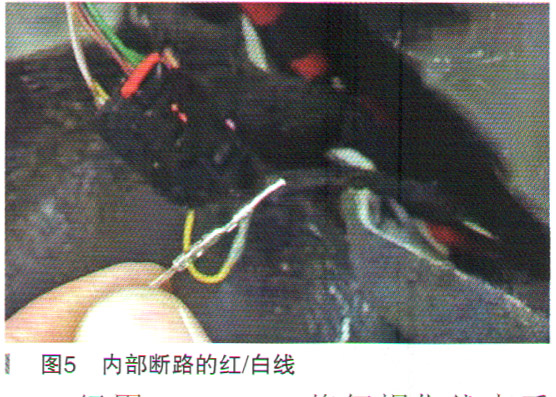

第二步检查E408触点2的T6df/5到J393的T32h/10的白／红线的导通情况时，发现电阻时断时通，初步说明线路之间存在虚接的情况。根据电路图得知，E408YIIJ393之间线路经过两个插接器，其中TCPM仪表台中间插接器，需要拆下仪表台中央通道上的副仪表（也是就挂挡手柄上部面板）工作量相对较大；另一个插接器TARU位于右侧A柱附近，决定先检查该插接器。拆下该插接器检查T17/2的红白线时，发现该线布线时存在过度拉紧的现象；来回晃动插接器附近线束时E408触点2的T6df/5到J393的T32h/10的白／红线电阻变为无穷大，也就是断路。进一步检查发现红／白线已在插接器附近形成内部铜丝断路而绝缘皮仍然连接的现象（如图5所示）。

    经用VAS1578B修复损伤线束后故障排除。

    故障总结：该故障虽然比较简单，但仍然需要结合诊断仪和电路图进行填密分析。然后再根据故障涉及拆装的难易程度制定检查排查方案，才能有效提高维修效率。
