奥迪C7轿车右前大灯不亮
来源:汽车维修与保养  作者:佚名  2018-04-17 08:54:31



    一辆行驶里程约10.8万km、搭载CDN型发动机的2013年奥迪C7轿车。车主反映:该车右前大灯远、近光以及转向灯不亮,中央仪表有灯光报警提示。
    故障诊断:该车进站后经检查发现右前远、近光灯不亮,右前转向灯、LED日间行车灯也不会亮。
    该车一周前曾进站维修过右前大灯,当时是右前远、近光灯不亮,但是日间行车灯以及转向灯均正常。当时给车主更换了一个右前大灯氛气包后,故障被解除并交车。这次车主进站后说灯突然不亮了,询问大灯不亮前后是否有其他异常,车主说没有注意到,只好按照常规流程进行检查。

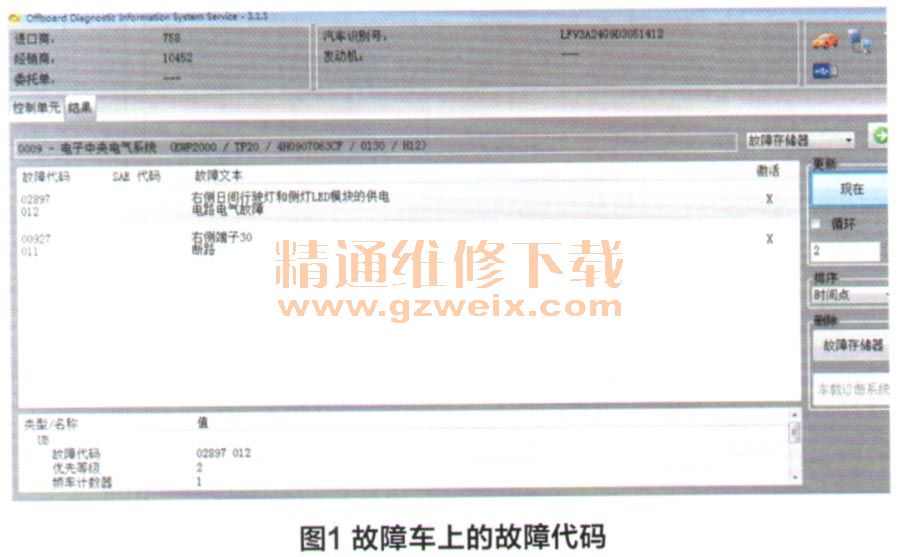

    连接专用诊断仪OIDS,发现了两个故障代码02897和00927(图1)。由于右侧大灯均不亮,而所有灯泡同时出故障的可能性不大,于是按照先易后难的原则,首先检查熔丝是否正常,大灯熔丝在熔丝盒D的位置,用万用表的通断挡去测量熔丝,一切正常。确定熔丝正常后,就应该检查大灯总成是否有问题。拆下大灯,并把左右侧大灯总成的接线进行了互换,结果发现右侧大灯换到左侧后只有转向灯亮,而其余的灯都不亮。而左侧大灯到右侧后,也是所有灯都不亮。

    由此初步判定右侧大灯总成和线路可能均存在问题。大灯总成出现故障的可能原因有:氙气大灯的灯泡故障、氙气包故障和气气大灯内部线路故障。笔者继续采用倒换件的方式进行逐个排查。
    把右侧氙气灯灯泡换到左侧大灯上,灯泡正常点亮;把右边氙气包换到左侧大灯上,灯泡不亮,且氙气包迅速发热。拆检氙气包的的时候发现氙气包里面有水,看来是氙气包进水导致被烧坏。为了进一步验证,笔者又把左侧的大灯灯泡和氙气包装到右侧大灯上,大灯正常点亮,由此可判断右侧大灯内部线路正常。进一步检查发现,右侧大灯总成上出现了裂纹,存在密封不严的现象。

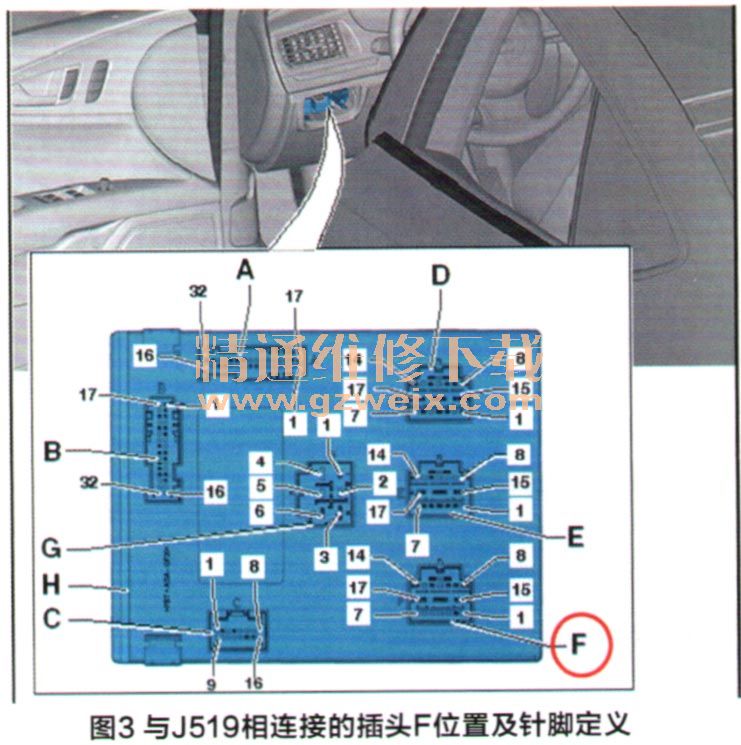

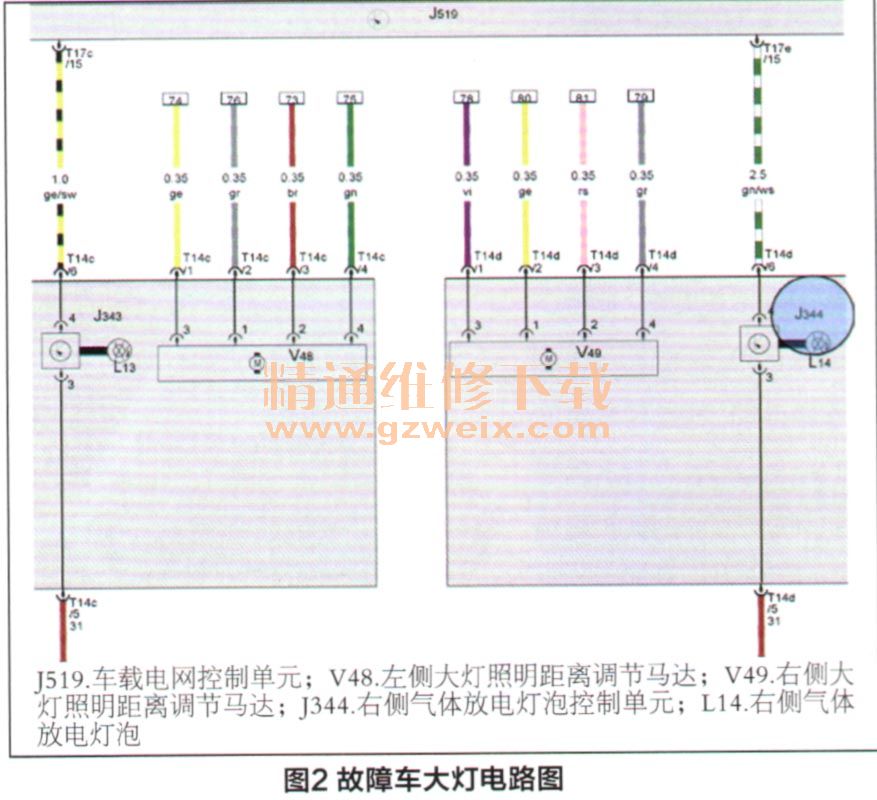

    为彻底排除故障,还需检查与大灯相关的线路。查阅维修手册,查找与大灯相关电路图(图2),氙气大灯控制模块与J519直接连接,大灯插头上的针脚为6号,测量该处电压为0,存在断路情况。而与J519相连接的插头是F,针脚为 15号(图3),用万用表测量T17e/15至T14d/6之间的电阻为0.2Ω,正常。这样的检测结果让笔者很是疑惑,难道J519也坏了吗?J519虽然也有可能损坏,但这概率太低了。


[1] [2]  下一页
