奥迪A6轿车ESP异常点亮
来源:本站整理  作者:佚名  2018-03-17 15:02:56

    一辆行驶里程约16.8万km、变速器为6速手动变速器的奥迪A6(C6)2.4L轿车。该车在城区行驶时一切正常,一旦出城行驶一段时间,ESP灯便会点亮,熄火重新启动就又正常了。此时ESP故障灯未点亮,只有一个电子手刹的故障指示灯亮着。

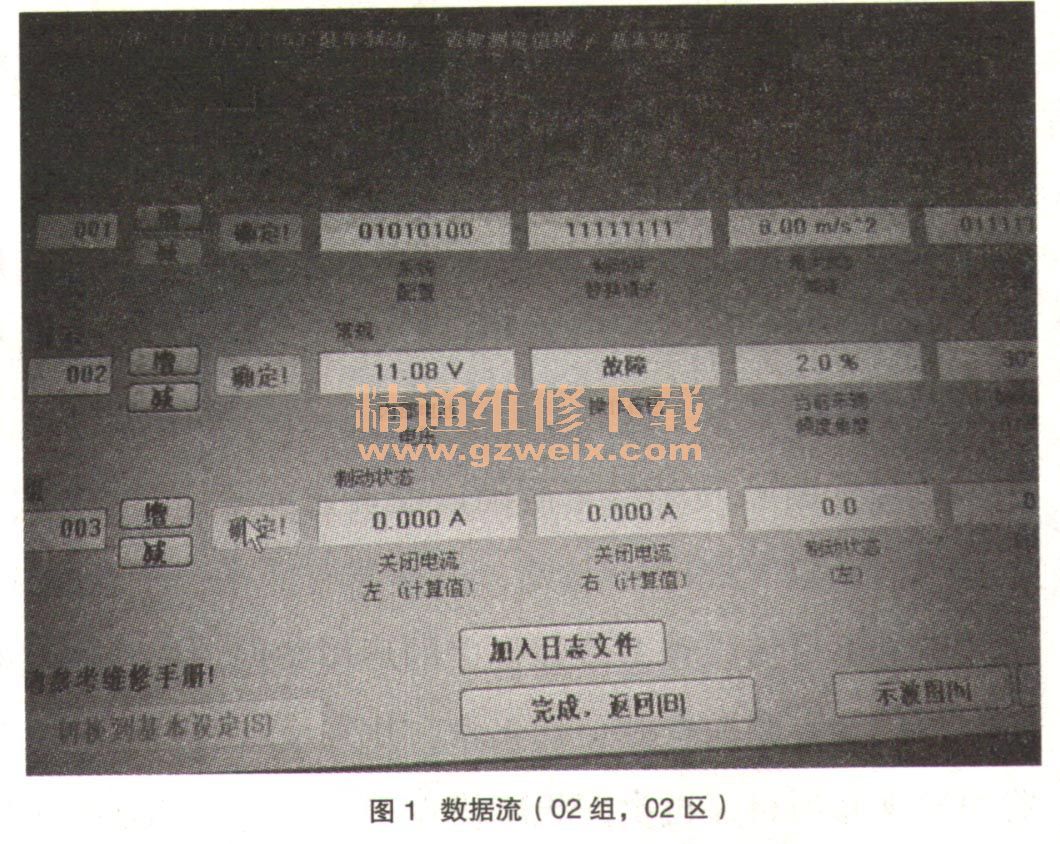

    故障诊断:操作电子手刹按钮,系统无反应。连接VCDS诊断仪,读取故障码。03(地址码)ABS系统故障码1-00778一转向角传感器一008不可靠信号,间歇。故障码2-00473一电子停车制动器控制单元(J540)-013检查DTC故障存储器。53(地址码)驻车制动系统,故障码1-02443一操作单元一012电路有故障,故障指示灯点亮。清除故障码,转向角G85的故障可以清除,02443清除不掉。本着先简后繁的原则,先检查电子手刹系统。根据故障码提示,可以认为是手刹开关的故障,因为给出的是操作单元电路故障,而不是控制单元电路故障,或者是执行器故障。读取数据流02组,02区(如图1所示),显示为操作按钮故障,反复用力操作几次按钮,又恢复正常,再次按压按钮又显示故障。拆下开关发现,开关的机械部分磨损严重,有时按压不到位,更换全新的开关,故障排除。

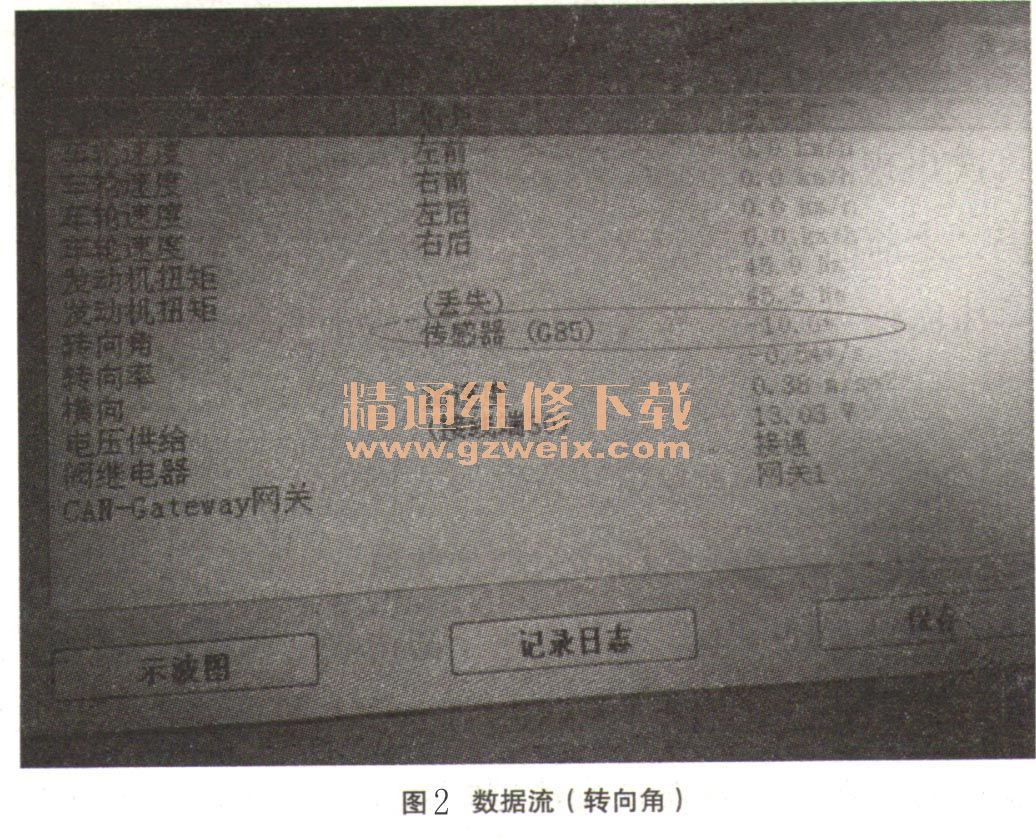

    但这和ESP又有什么关系呢!很显然它们不是一个系统,应该没有什么必然联系。又考虑到ABS系统里的转向角传感器信号失真的情况,笔者决定把它们当成2个故障看待。于是进行路试,看数据有没有不正常的,读取数据流,车速40km/h直线行驶时,转向角角度一直在10°左右(如图2所示),而正常时应该是0左右。停车做转向角基本设定,试车,转向角度恢复正常,试车20km后故障未再出现。

    故障排除:更换电子手刹开关,对G85转向传感器进行基本设定,一周后回访故障未再出现。
    故障总结:后来和车主沟通了解到,该车曾在半年前由于ABS泵故障,更换过一次ABS泵总成,ESP故障灯以前也点亮过1次,但被修理工告知系统正常,不影响刹车。最近车主揽了一个工地,离市区比较远,偏偏电子手刹开关又出现故障了。分析ESP故障灯点亮的原因,上一次修理工换完ABS泵时没有对转向角传感器G85进行正确标定,而该车一直也没有跑过长途,只是最近跑的路线距离比较长。模块根据转向率与横向加速度传感器给出的数值,存在且超过一定时间的不匹配,所以储存故障码,点亮故障灯。车主来的时候说过,跑到妹家(地名)就亮灯,好几次了。

相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
