一辆2012年一汽奥迪A6L C6 2.0T产轿车，搭载B PJ型发动机，自动空调，车主反映开空调时中央出风口不出风，仪表台两侧出风口正常。

    故障诊断：
    1.验证故障，打开中央出风口风门，设置自动模式或手动模式，中央出风口均不出风。奥迪A6 C6装备自动空调，各温度风板、风道风板均由伺服电机驱动。由于中央出风口不出风，两侧出风口正常，所以故障可能原因有：中央风板卡滞、中央风板伺服电机V102或电位计G138故障、空调控制单元J255故障、相关线路故障。

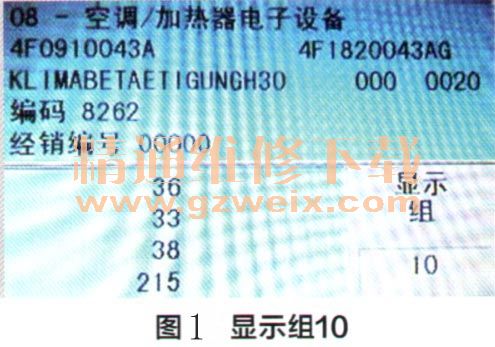

    2．用VAS5052检测08空调控制单元J255没有故障码存储，重点检查中央风板伺服电机V102和中央风板，读取显示组10（图1），显示V102数据。但显示屏上没有标出各区含义，各区合义及数据见表1，数据表明风板在关闭位置。



    3．用VAS5052执行元件诊断，V102转动，读取显示组10（图2），显示V102数据。但显示屏上没有标出各区含义，各区含义及数据见表2，数据表明风板在打开位置。



    4．通过以上检测怀疑中央风板偶发卡滞，但是检查风板并没有卡滞。安装好V102，首先驱动使之位于打开位置，然后打开空调，中央出风口短暂出风后很快又不出风，从数据流分析电位计G138实际反馈值与风板实际位置相符。
    5．根据电路图（图3），拔下J255插头，在线束侧对B15、B16两针施加临时电压，V102转动正常，将电压极性倒换，V102则反向转动，说明V102无异常。

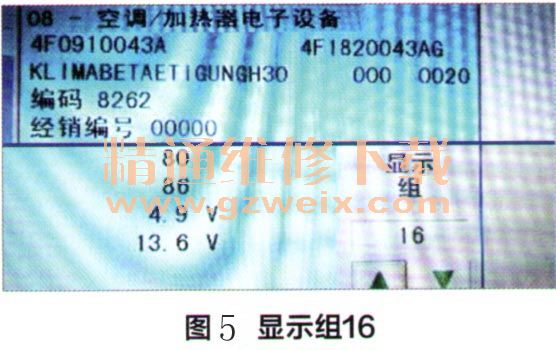

    6．经检测确认V102、G138及线路都正常，这时开始怀疑J255存在故障，但又不能肯定。仔细读取VAS5052上功能检查说明（图4）、读取显示组16（图5），显示V102风板位置电压信号，两种试验均为关闭位置。



    7．通过上面数据分析，判断G138向J255发出了错误信号，决定拆下中央出风口检查电位计G138，发现中央风板漏装了驱动轴，使G138不被促动。因驱动轴是中央出风口的配件，更换中央出风口，试验出风正常，故障排除。
    故障点：中央风板漏装驱动轴。
    相关资料：2017年奥迪原厂维修信息系统ELSA 6.0
