奥迪A6L轿车空调有时不出风
来源:汽车维修与保养  作者:佚名  2017-06-29 10:57:12

    一辆行驶里程约13.6万km、配备BDW型号的发动机的2009款奥迪A6L轿车。 客户反映:该车空调有时不出风。接到车试车故障属实,空调调到最大档位也不出风。
    故障诊断:我们首先连接VAS5054检查08空调系统故障码如图1所示。

    根据故障码分析主要故障为以下几点:1.鼓风机损坏;2.鼓风机电阻损坏;3.空调面板问题;4.鼓风机电阻线路故障。根据以上思路进行排查,首先拆下鼓风机,测量电阻为0.3Ω,电阻正常,说明鼓风机没有问题,紧接着测量鼓风机电源,发现没有12V的电压,难道是鼓风机电阻出问题了?带着疑问查看电路图:到控制器一共有4条线,其中1条是供电线、1条是地线,1条是信号线,还有1条是带太阳能天窗的信号线(这台车无此线可以忽略不计)。使用万用表测量供电线和地线都正常,信号线有12V电压,这些都没有问题,所以肯定是电阻的问题,与客户沟通后更换电阻,更换后空调确实有风了,但是客户用了一天车,故障依旧。到店后检测,再一次测量线路,正常。难道是新买的配件有问题?带着疑问找了一台同样并且正常的车辆进行了对调,结果还是一样,证实电阻没有问题。难道是空调面板给的信号电压不正常?

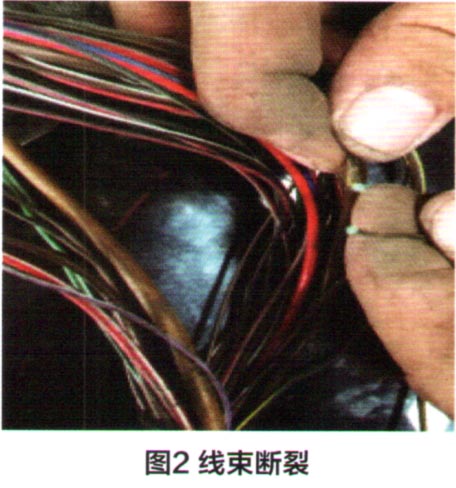

    对比发现其他车辆信号电压一直在10~11V跳动,而这台车一直保持12V不动,明显有问题。难道空调控制面板J255有问题?但是分析电路图,得知J255出来的C1信号也有给到压力开关,没有报故障,说明J255没有问题,线路问题的可能性极大,对J255到电阻的信号线进行通断测试,不正常,看来问题找到了,应该在这一条线路上,查看T14d/12和T17h/14两个链接插头,没有发现腐蚀,但是通过逐步排查,最终检查到制动真空泵下面有1条线已经断了,如图2所示。

    重新焊接后故障排除,再一次测量电压在10~11V一直跳动,所以前期测量电压都是虚电导致,后面检查主要原因还是由于排水槽堵塞导致积水,加上这一条线在以前维修的过程中受到了挤压已经破皮,从而导致氧化短路。
    维修小结:在维修电路方面的问题,一定要仔细,考虑要全面,往往都是一些小问题导致故障。另外,在测量电压的时候一定要留心虚电,这个故障就是被虚电迷惑,其实问题本质并不复杂。
    相关资料:2017年奥迪原厂维修信息系统ELSA 6.0
