奥迪C6轿车空调中部出风口风量异常
来源:汽车维修与保养  作者:佚名  2017-05-13 09:27:14

    一辆行驶里程约12.3万km、搭载B PJ型发动机、01J型变速器的2011款一汽奥迪C6轿车。客户反映:该车空调中部出风口的风量时大时小、时有时无,故障发生无规律。

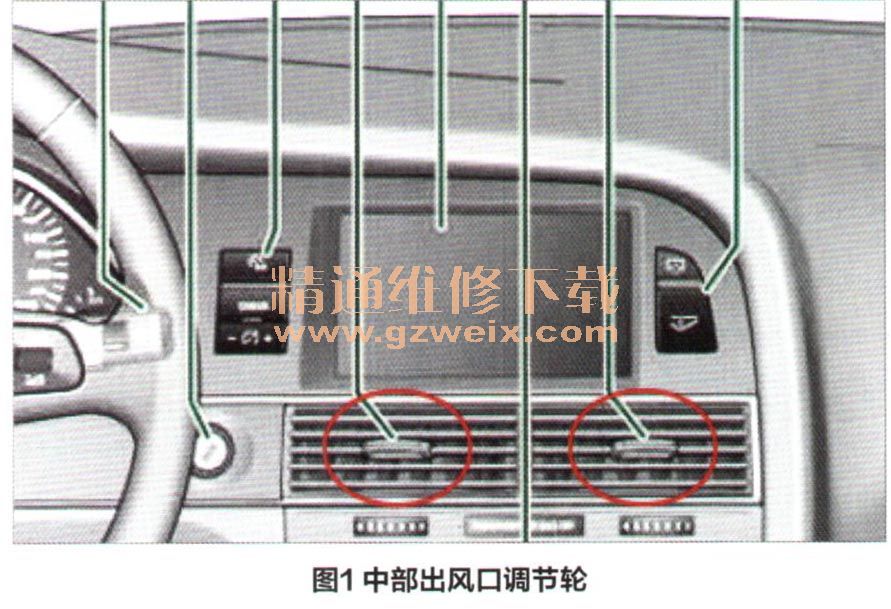

    故障诊断:车辆进店后,根据客户的描述首先打开空调,将风向设置为胸部出风模式,检查中部出风口是否出风,拨动中部出风口调节轮(图1),没有风吹出,故障属实。连接诊断电脑检测空调控制单元J255,存储故障码“02765,前部冷风风门电动机位置传感器G315断路/对正极短路,偶发”。
    分析这个故障码的可能原因:1.前部风门电机偶发性故障,需要作基本设置;2.前部风门位置传感器G315故障;3.空调控制单元J255插脚松动导致信号错乱。

    首先对各个风门电机进行基本设置,用诊断电脑进入08-03-01,同时从手套箱处观察各风门电机的动作,未见异常,然后拆下空调控制单元J255,检查针脚是否松动及导线是否破损,经检查未见异常。查阅电路图,无意间发现该车设有左中出风口传感器 G347、右中出风口传感器G348(图2)。

    重新抨清思路,其他出风口风量正常而且未设有出风口传感器,中部出风口风量不正常而且设有出风口传感器,故怀疑感知调节轮位置的传感器G347、G348存在故障。查阅相关资料,得知J255数据流的006组与007组反映G347、G348的实时数据。

[1] [2]  下一页
