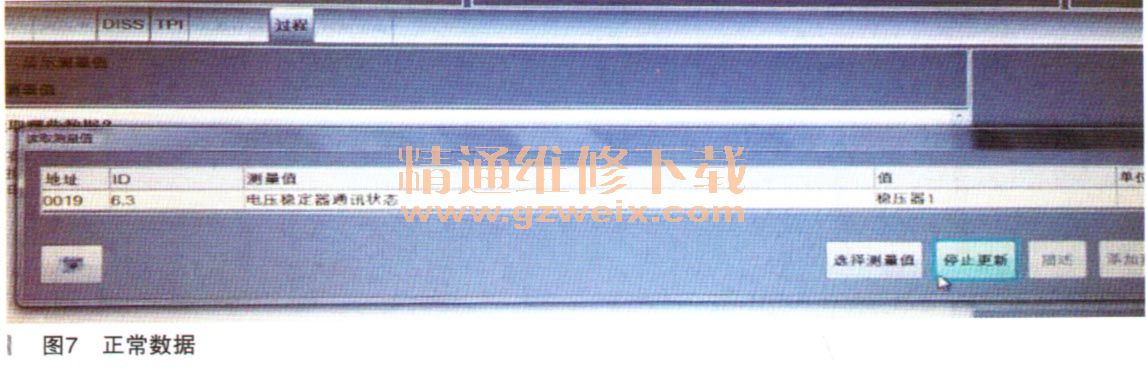

表示J532通信不正常，正常车辆
数据流如图7所示。
（4）试着更换J532和J367及J533后故障依旧存在。
（5）以上检查说明控制单元和电源都正常，但是目前为止通信LIN线一直没有检查，测量网关J533的T20d/2到T17r/11显示通路，测量网关J533的T20d/2到J367的T2X/ 1显示断路，测量网关J533的T20d/2到稳压器J532的T 12aa/11显示断路，测量网关J533的T20d/2到T17e/15显示通路，说明B698节点可能有故障。由于我们没有设计图纸，无法确认节点具体位置，打算飞线修复该故障，但是在飞线过程中发现有一处线路胶布外面透着铜锈，打开后发现是一处节点，如图8所示。
仔细检查断线节点，发现该节点就是B698。
故障排除：使用专用工具对相关线路进行修复处理后，故障排除。
故障总结：控制单元同时损坏可能性不是很大，一般都是由于通信故障引起，维修时要仔细检查线路，提高维修效率。
