通过查阅转向信号灯光控制系统相关电路图分析故障可能的原因有：
（1）转向信号灯开关或
危险警告灯信号开关故障；
（2）右侧大灯（大灯计算机处理模钩块J668）及连接器故障；
（3）车载电网控制单元J519控制模块故障；
（4）舒适系统中央控制单元J393故障；
（5）左、右两侧转向信号灯灯泡不匹配。
通过以上了解和分析，对转向信号灯光控制系统及线路进行检查。
（1）检查转向信号灯开关或
危险警告灯信号开关故障。
操作转向灯开关E2确认是否存在接触不良故障，打开左侧转向灯开关，车辆左前转向信号灯、左侧面转向信号灯、左后转向信号灯都正常闪烁工作；打开右侧转向灯开关，车辆右前转向信号灯、右侧面转向信号灯、右后转向信号灯都能正常闪烁工作。检查结果：左、右侧转向灯开关工作时，从两侧转向灯的工作上看不到异常现象，说明转向信号灯开关能够提供正确的操作信号，无接触不良现象，转向灯开关E2是完好的。
打开
危险警告灯开关，车辆左前转向信号灯、左侧面转向信号灯、左后转向信号灯，车辆右前转向信号灯、右侧面转向信号灯、右后转向信号灯都能一致闪烁，说明
危险警告灯开关能够切换转向信号的操作，仪表灯光报警与
危险警告灯开关无关。
（2）检查右侧大灯控制模块（右大灯计算机处理模块J668）及连接器故障。

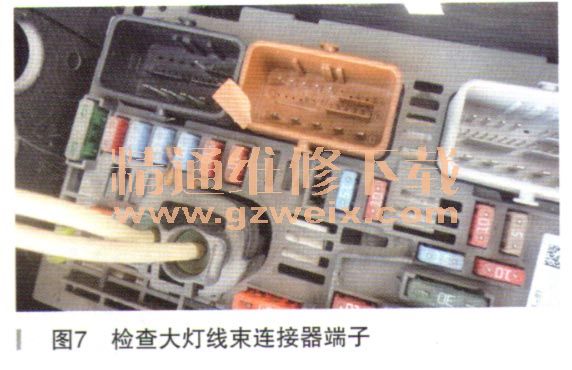

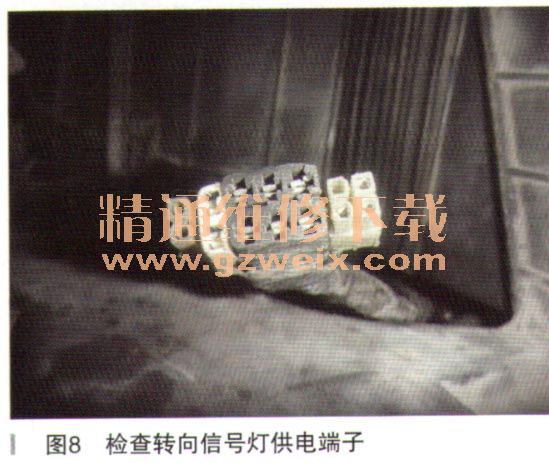

检查右侧大灯供电线束及连接器，首先检查右侧灯光线束连接器无脱落或松动现象，拔下连接器检查各个端子无锈蚀或退出现象（如图7所示）。再打开右侧大灯后壳检查内部连接器及线路，灯内线路导线无断路、短路现象，灯内连接器无松动或接触不良现象。然后测量转向灯供电端子与接地端子有12V电压供电，其供电端子无锈蚀或接触不良现象（如图8所示）。
（3）检查车载电网控制单元J519控制模块故障。
接通转向灯开关，按左、右前转向信号灯电路图，测量车载电网控制单元J519 B12端子有12V电压输出；再测量车载电网控制单元J519 B10端子有右前转向信号灯12V电压输出。测量结果左、右两侧转向灯供电电压一致，说明车载电网控制单元J519是正常的，开右侧转向灯报警与车载电网控制单元J519无关。

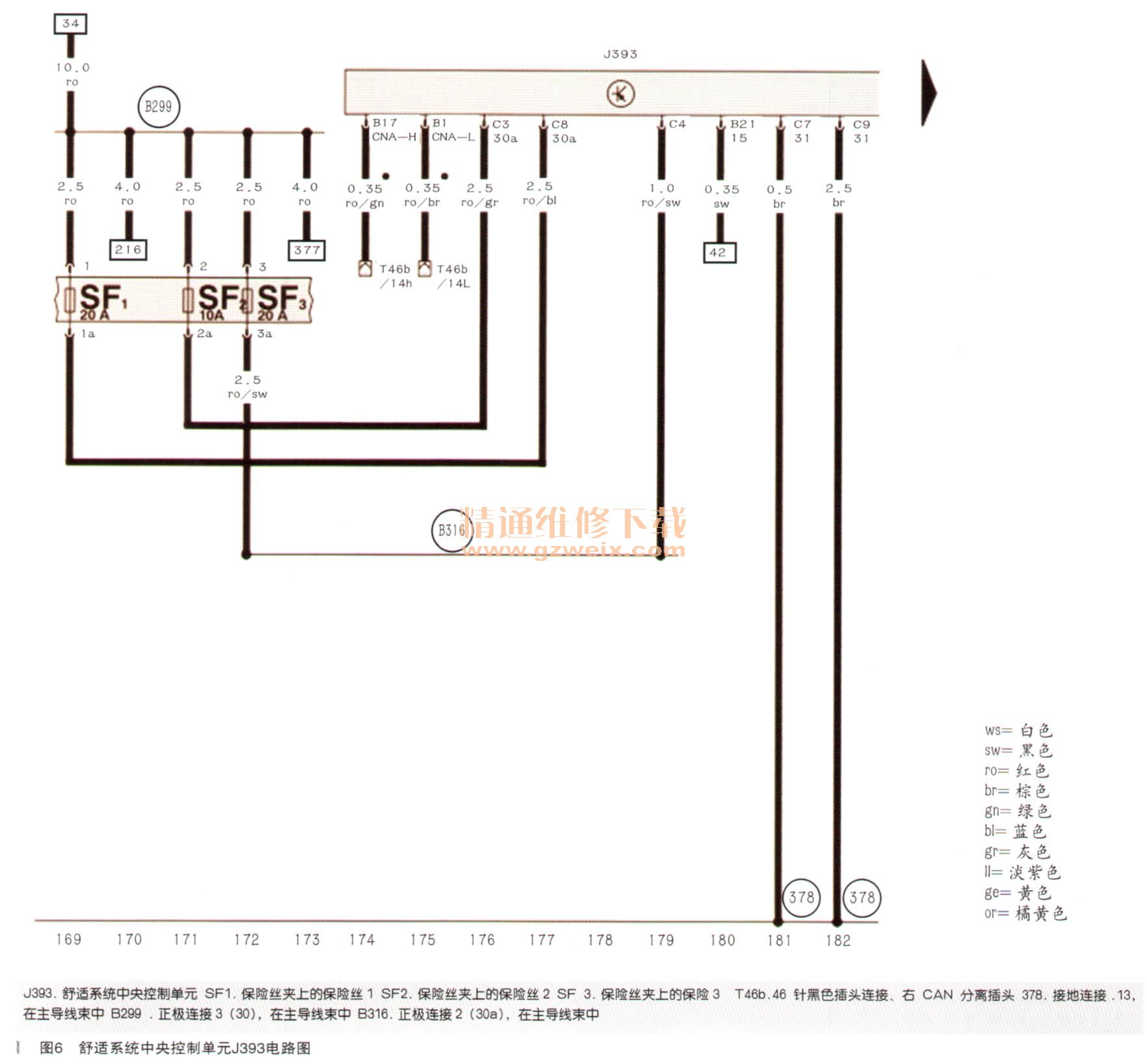

（4）检查舒适系统中央控制单元J393故障。
按右后转向信号灯电路图测量舒适系统中央控制单元J393，右后转向灯控制信号是单独控制的，A5端子有控制信号输出，说明控制右后转向信号灯的舒适系统中央控制单元J393工作正常，仪表灯光报警与舒适系统中央控制单元J393无关。
（5）检查左、右两侧转向信号灯灯泡（灯丝阻值）不匹配。

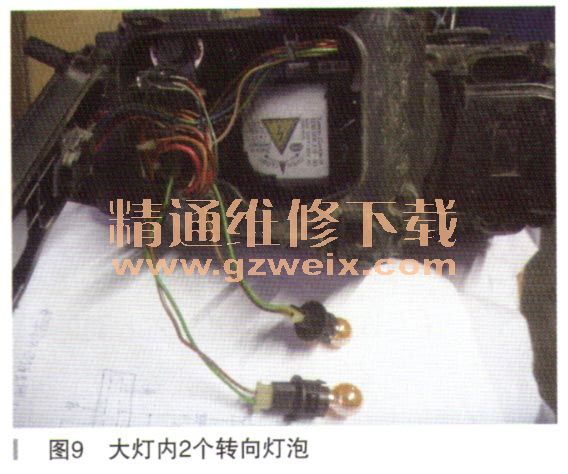

在检查大灯过程中发现大灯内有两个转向灯泡（如图9所示），并且是上、下排列安装的，当拆下一只转向灯泡后，反复打开右侧转向灯开关，仪表多功能屏不再出现转向灯报警提示。联想到以往更换转向灯泡时，经常遇到的该侧转向灯泡快速闪烁现象（左、右两侧转向灯泡闪烁不一致），都是更换的转向灯泡功率（灯丝阻值）与原车的不匹配（不一致）时导致的转向灯泡快速闪烁。
