①车型信息  2009款Q7，发动机排量为4. 2L，行驶里程为66457km。
    ②检修过程
    a．用诊断仪5052检测右侧大灯模块J668无信号，更换模块J688，故障依旧。
    b．把左右大灯对掉，发现故障转移到J667无信号，判断为大灯壳体故障，更换，结果故障依旧。

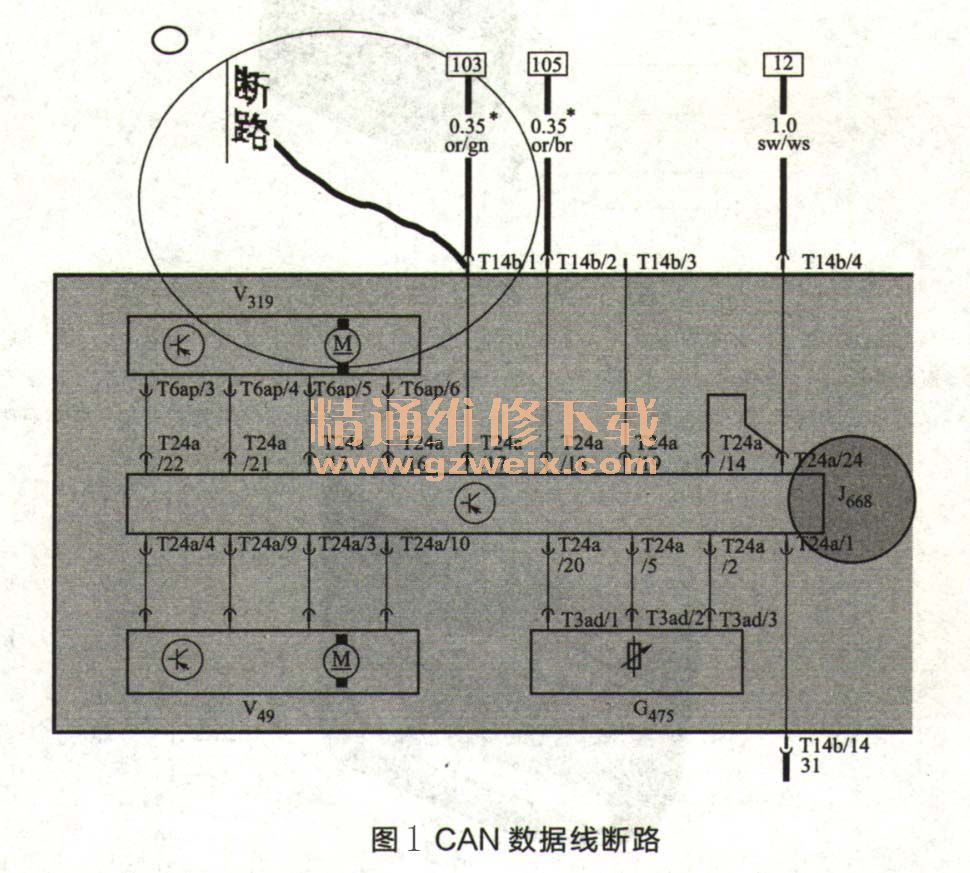

    C. 检查线路、保险、搭铁良好；考虑到故障码报无信号，对J431到J668之间的数据CAN总线测量发现其中一根CAN线断路，修复线路故障排除。电路如图1所示。

     ③故障排除  修复断路的CAN数据线。
     ④维修小结  对故障开始的误判断，是由于习惯性地用排除法，而为什么把左边的灯换到右边，右边的故障码就没有了呢？应该是左侧大灯电源模块编完码以后，把它装到右侧它依然是J667，所以当右侧线路损坏时，把左右大灯模块对换时故障码转移。
     相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
