当MOST总线发生故障时，奥迪车系MMI系统会出现黑屏或部分功能失效等故障，可按以下步骤进行诊断。

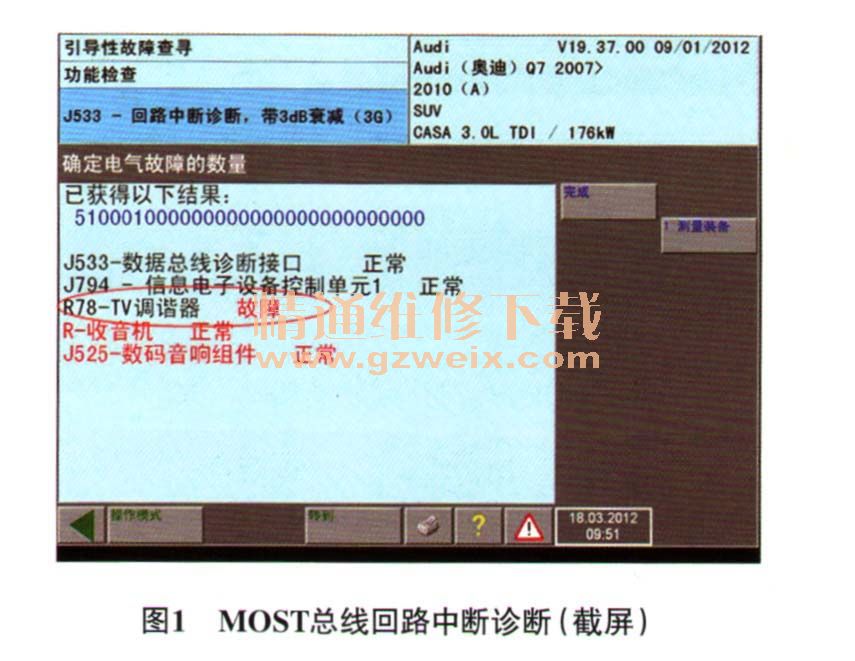

   （1）用故障检测仪读取故障代码，并用引导性功能执行MOST总线回路中断诊断（图1），根据诊断结果可快速确定故障范围。

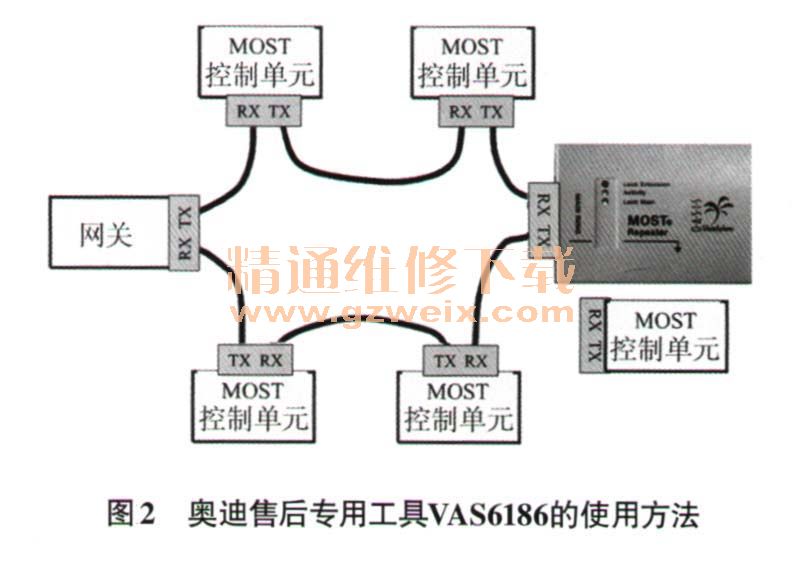

   （2）脱开可疑控制单元光纤信号输入电缆，接通点火开关，查看光纤电缆上是否有光源信号，如果没有，说明该控制单元与其前一级控制单元间的光纤电缆或前一级控制单元有故障；如果有，装复光线信号输入电缆，脱开光纤信号输出电缆，查看控制单元光纤信号输出端子上是否有光源信号，如果没有，说明控制单元损坏或其供电及搭铁线路有故障。也可用奥迪售后专用工具VAS6186或截取1 cm左右与光纤电缆粗细相当的笔芯将该控制单元光纤信号输入和光纤信号输出电缆短接（图2），如果此时MOST总线恢复正常工作了，说明控制单元损坏或其供电及搭铁线路有故障。


    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
